Описание к ИЛ № 29-041-04

Результат выполнения НИР.

В основе процесса лежат следующие основные реакции. При абсорбции диоксида серы кроме образования сульфита и гидросульфита аммония, имеют место взаимодействие оксидов азота с тиосульфатом аммония:

(1)

(2)

Схема очистки отходящих газов от сажи, оксидов азота и серы предусматривает одну стадию и представлена на рис. Вошедшие из взрывной камеры продукты взрыва через трубопровод, компенсатор и полуоткрытый клапан поступают в центробежно-барботажный аппарат (ЦБА) в первый завихритель. При подаче в него орошающей жидкости от насоса и включении отсасывающего вентилятора создается мелкодисперсный газожидкостный слой с большой фазовой поверхностью. При прохождении через газожидкостный слой твердые частицы сажи, меди, эпоксидной смолы и других соединений, присутствующих в продуктах взрыва улавливаются жидкостью и осаждаются в баке.

Очищенные от твердых частиц газы при прохождении через газожидкостный слой вступают в химическую реакцию с орошающей жидкостью. Далее цикл повторяется во втором завихрителе, где прореагировавший химический раствор через кольцевой слив поступает в бак, а очищенный газ через вентилятор поступает в помещение.

Разрежение в баке, создаваемое вентилятором высокого давления регулируется задвижкой. Химический раствор в баке после достижения заданной концентрации удаляется через кран и утилизируется.

Для приготовления химического раствора служит цилиндрическая емкость с коническим дном. Габаритные размеры:d=606мм, Н=1555 мм с опорами. В крышке бака имеются три штуцераd=32мм для подвода газа, воды и воздуха, а также отверстие для загрузки компонентов раствораd=206мм . Кроме этого имеется два штуцера для подачи раствора в абсорбер и возврата раствора. Коническое днище заканчивается штуцером для вывода шлама или для слива раствора в случае необходимости.

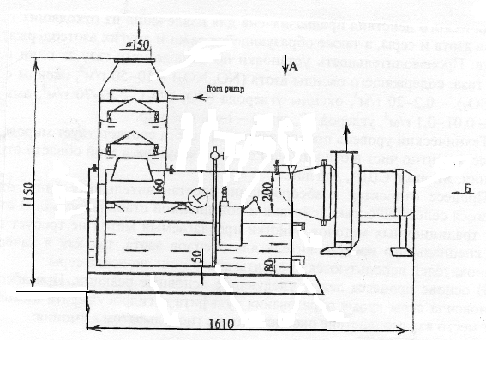

Рис. Установка очистки газов, содержащих продукты детонации конденсированных взрывчатых веществ
