Результат выполнения НИР

Рабочий орган предназначен для повышения качества обработки почв с различным физико-механическим составом.

Поставленная цель достигается тем, что кулачки установлены на оси с угловым смещением друг относительно друга.

Рабочий орган состоит из стойки 1, плоскорежущей лапы 2, башмака 3, к которому прикреплены с помощью шарниров 4 клиновые пластины 5, задняя часть которых через упругий элемент 6 взаимодействует с поворотными кулачками 7, установленными на оси 8 с угловым смещением друг относительно друга, при этом ось 8 через рычаг 9, двуплечий рычаг 10 и вертикальную штангу 11 связана с механизмом привода (рисунок 1, 2, 3, 4).

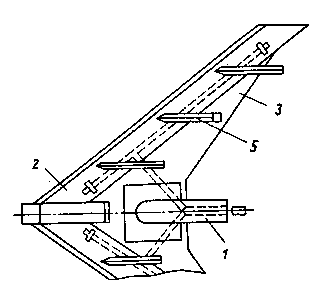

Рисунок 1 - Рабочий орган для безотвальной обработки почвы, вид сверху

Рисунок 2 - Ось с установленными на ней кулачками

Рабочий орган работает следующим образом.

Перед началом работы кулачки устанавливают в положение, соответствующее физико-механическому составу почвы на данном поле, в результате чего клиновые пластины устанавливаются над плоскорежущей лапой на разной высотеh.

Так как клиновые пластины в процессе обработки расположены на разной высоте, то улучшается качество крошения почвы и уменьшается возможность забивания пространства между пластинами, особенно при обработке твердых пересушенных почв.

Рисунок 3 - Положение клиновых пластин в зависимости от расположения кулачка на оси

Рисунок 4 - Кинематическая связь оси с приводом
