Результат выполнения конструкторской разработки.

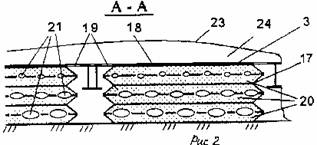

На рис.1 схематично изображена установка в рабочем положении, вид сбоку; на рис.2 - сечение А-А на рис.1.

Самоходная установка для локализации взрыва включает вертикальную решетчатую раму 1 и горизонтальную решетчатую раму 2, состоящую из секций 3. Вертикальная решетчатая рама 1 связана с опорной платформой 4 транспортного средства, выполненного в виде массивной ходовой тележки 5, с помощью гидроцилиндров 6, 7, противооткатного механизма 8 и опорного элемента 9 с катками 10. Горизонтальная решетчатая рама 2 тросами 11 связана с балкой 12, которая через упор 13 гидроцилиндром 14 может поворачиваться вокруг шарнира 15 для складывания горизонтальной решетчатой рамы 2 в транспортное положение. Вертикальная решетчатая рама 1 и горизонтальная решетчатая рама 2 снабжены ограждающими элементами для перекрытия окон решетки, выполненными у вертикальной решетчатой рамы 1 в виде мягких емкостей 16, изготовленных, например, из резинокордовой ткани или полимерного материала и заполненных сыпучим материалом, например песком. Демпфирующие элементы 17 горизонтальной решетчатой рамы 2 свободно подвешены на плите 18 с отверстиями 19 для пропуска газов от взрыва и составлены из нескольких расположенных друг над другом и последовательно соединенных полых мягких емкостей 20, выполненных, например, из резинокордовой ткани, позволяющей им сохранять заданную форму в состоянии свободной подвески. Каждая мягкая емкость 20 снабжена отверстиями 21, суммарное сечение которых последовательно уменьшается от нижней емкости к верхней (см. рис.2). На вертикальной решетчатой раме 1 установлена жесткая плита 22 позади мягких емкостей 16. Над горизонтальной решетчатой рамой 2 эластичным кожухом 23, выполненным, например, из эластика, образовано замкнутое пространство 24, соединенное гибким пылепроводом 25 с вихревым пылеуловителем 26, установленным на опорной платформе 4. Из последнего очищенный от пыли воздух поступает в адсорбер 27. По контуру горизонтальной решетчатой рамы 2 закреплен герметизирующий фартук 28, выполненный, например, из резинотросовой ленты. Горизонтальная решетчатая рама 2 выполняется такой ширины, чтобы накрыть ею всю горизонтальную поверхность взрываемого зарядами ВВ в скважинах 29 объема уступа, отделенного от основного массива контурной щелью, образованной зарядами в скважинах 30, с запасом, обусловленным требованиями Правил безопасности. На балке 12 установлены направляющие 31 для фиксации горизонтальной решетчатой рамы 2 в транспортном положении.

Самоходная установка для локализации взрыва работает следующим образом. С помощью ходовой тележки 5 установку подгоняют к подготовленному для взрыва участку уступа, предварительно подняв гидроцилиндром 14 через упор 13 вокруг шарнира 15 горизонтальную решетчатую раму 2 выше поверхности уступа. Гидроцилиндрами 6, 7 и противооткатным механизмом 8 смещают вертикальную решетчатую раму 1 до прижатия мягких емкостей 16 к поверхности откоса уступа, перемещая ее опорным элементом 9 по каткам 10. Гидроцилиндром 14 через упор 13 вокруг шарнира 15 опускают балку 12 в горизонтальное положение и тросами 11 опускают горизонтальную решетчатую раму 2 к поверхности уступа до касания ее нижней частью демпфирующих элементов 17. Свободно подвешенные к плите 18 полые мягкие емкости 20 демпфирующего элемента 17 под действием собственного веса расправляются, принимают заданную форму (типа кузнечного меха), заполняются атмосферным воздухом через отверстия 21 и ложатся (касаются) днищем нижней мягкой емкости 20 на поверхность уступа, укрывая его, а герметизирующий фартук 28 герметизирует замкнутое пространство 24 над горизонтальной решетчатой рамой 2. Устройство готово к работе. Непосредственно перед взрывом запускают вихревой пылеуловитель 26 для улавливания пыли из горячих газов.

(см. рис.1,2 на следующей странице)
