Результат выполнения конструкторской разработки.

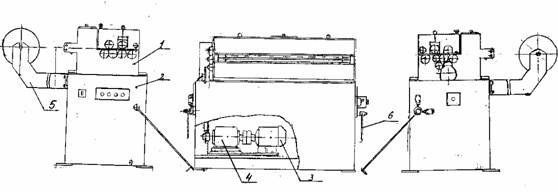

Устройство состоит из головки правильной 1 и рамы 2. В раме размещен привод, состоящий из двигателя 3 и редуктора 4. Кронштейны 5 предназначены для размещения рулона металлической сетки на входе устройства. На выходе устройства расположен узел 6, служащий для контроля шлейфа. Валки тянущие и правильные приводные получают вращение через промежуточные шестерни, которые приводятся во вращение от шестерни, жестко соединенной со звездочкой одной ступицей в блок, установленный в опорах. Звездочка d=139,9 посредством цепной передачи получает вращение от звездочки d=103,67, посаженной на вал редуктора. Редуктор приводится в движение через упругую муфту.

Устройство правильно-разматывающее

Привод устройства правильного размещен в раме, которая выполнена в виде сварной конструкции. Головка правильная состоит из двух сварных корпусов: неподвижного нижнего, в котором размещены приводные валки, и подвижного верхнего. Перед заправкой металлической сетки в правильные валки неприводные валки с помощью винта поднимаются вверх. Металлическая сетка вручную пропускается через входные валки в зону тянущих валков, после чего неприводные валки опускаются, чем достигается зажатие сетки. За входными валками расположены два ролика, служащие для ориентации сетки в поперечном направлении.

Для контроля величины петли металлической сетки служит узел контроля шлейфа, состоящий из тяги и двух конечных выключателей типа ВП15-21А221-54У2, один из которых настроен на включение привода и подачу сетки, другой на его отключение при максимальном шлейфе или при полной размотке рулона металлической сетки.
