Результат выполнения конструкторской разработки.

Превентор содержит корпус с осевым каналом для прохода труб НКТ с технологическим оборудованием и механизмы привода плашек. Механизмы привода плашек крепятся к корпусу при помощи 8 шпилек М27 каждый. Герметизация осуществляется уплотнителем ППШР-152х21.304, находящимся на приводах.

Внутри корпуса распола-гается плашечный затвор, состоящий из двух плашек. Трубные плашки герметизи-руют трубы НКТ по наружному диаметру, а при установке глухих плашек перекрывается проход превентора при отсутствии в скважине труб НКТ.

Винты приводов плашек имеют снаружи квадратные торцы для установки штурва-лов или дистанционного управления и две проточки для визуального контроля положения плашек.

Плашки превентора передвигаются по полозьям в корпусе независимо друг от друга при вращении соответствующего штурвала механизма привода. При вращении штурвалом по часовой стрелке винта привода плашки, толкатель выкручивается и придает плашке поступательное движение к центру. Вторая плашка приводится в движение вращением второго штурвала, расположенного с другой стороны превентора, на том же уровне.

Конструкция плашек обеспечивает сочетание прочности с наиболее эффективной системой уплотнения. Верхнее уплотнение и передний пакерующий элемент плашки разделены и могут быть заменены независимо друг от друга. Верхняя поверхность плашки имеет проточки для предотвращения износа верхней уплотняющей поверхности корпуса во время открывания и закрывания плашек, а также для предотвращения царапин поврежденными плашками. Передний пакерующий элемент имеет большой объем выжимаемой резины, что гарантирует многократную герметизацию даже на поврежденных трубах и бывшем в употреблении пакерующем элементе.

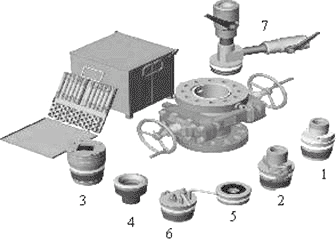

Превентор ППО-Т-152х21 оснащен комплектом герметизирующих вставок типа КГОМ, применяемых при выполнении отдельных технологических операций в процессе ремонта скважин, а также при проведении геофизических работ, которые размещены в металлическом контейнере.

Вставка n1 предназначена для герметизации трубных компоновок без кабеля. Вставка n2 предназначена для герметизации трубных компоновок с кабелем и без кабеля. Вставка n3 предназначена для герметизации ведущей трубы квадратного сечения с размерами сторон 80х80 мм и 65х65 мм при фрезеровании с применени­ем механического ротора типа Р-200. Вставка n4 предназначена для герметизации НКТ при спуско-подъеме с одновременной промывкой под давлением. Вставка n5 предназначена для очистки НКТ от парафино-смолистых и других отложений при извлечении их из скважины. Вставка №6 предназначена для герметизации геофизического кабеля при перфорации, испытании и других работах. Вставка №7 предназначена для проведения отдельных геофизических работ и состоит из двух шаровых кранов: верхнего с проходом Ш60 и бокового Ш50 присоединенных к корпусу вставки через переводники.
