Результат выполнения технологической разработки.

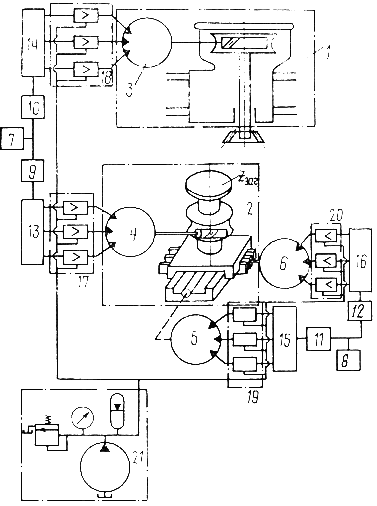

Цепь содержит узел долбяка 1, узел за­готовки 2, гидравлические шаговые двигатели 3, 4 привода долбяка и заготовки, двигатели 5, 6 привода продольного и попе­речного перемещения узла заготовки, пневматические генераторы 7 и 8 опорной частоты, струйные делительные устройст­ва 9, 10 и 11, 12, устройства распределения 13, 14 и 15, 16 управляющих импульсов, пневмогидравлические преобразователи усилители 17,18 и 19, 20, насосную установ­ку 21. Выводы пневматических генераторов 7 и 8 опорной частоты соединены с входами струйных делительных устройств 9, 10 и 11, 12 соответственно. Струйные делительные устройства пропускают на выходы только определенные номера импульсов из посту­пающей на их входы последовательности управляющих импульсов.

Выходы делительных устройств соединены с соответствующими устройствами распределения 13, 14 и 15, 16 управляющих импульсов по каналам гидравлических шаговых двигателей привода долбяка и заготовки, привода продольного и поперечного перемещения узла заготовки.

Выходы каждого устройства распреде­ления управляющих импульсов соединены с входами дискретных пневмогидравлических преобразователей-усилителей 17, 18 и 19, 20, которые непосредственно осуществ­ляют релейное подключение напорной и сливной магистралей насосной установки к рабочим камерам шаговых гидродвигателей.

Гидравлическая цепь обката зубодолбежного станка для нарезания некруглых зубчатых колес работает следующим обра­зом.

Пневматические генераторы 7 и 8 опор­ной частоты непрерывно вырабатывают пневматические импульсы, которые посту­пают на входы струйных делительных устройств 9, 10 и 11, 12 соответственно. В зависимости от требуемого передаточного отношения (соотношения угловых скоро­стей, определяемого числом управляющих импульсов, поступающих к шаговым гидродвигателем) движения долбяка и заготовки, перемещения узла заготовки по центроиде делительные устройства пропускают только определенные номера импульсов, вырабатываемые генераторами 7 и 8 опорной час­тоты.

Пропускаемые импульсы поступают на входы устройств распределения 13, 14 и 15, 16 управляющих импульсов по каналам шаговых гидродвигателей, а с устройств распределения на дискретные пневмогидравлические преобразователи-усилители 17, 18 и 19, 20, выходы которых подключают напорную и сливную магистрали насосной установки 21 к рабочим камерам шаговых гидродвигателей 3, 4 привода долбяка и за­готовки и гидродвигателей 5, 6 привода продольного и поперечного перемещения узла, заготовки, что обеспечивает перемещение его по центроиде при нарезании некруглых зубчатых колес.
