Результат выполнения конструкторской разработки.

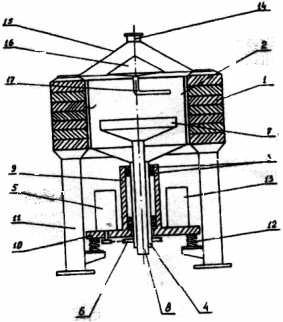

Сущность изобретения поясняется чертежом, где представлен продольный разрез магнитогидростатического центробежного сепаратора.

Сепаратор состоит из электромагнитной системы с полюсными наконечниками 1, в межполосном зазоре которой расположен ротор 2, выполненный в виде цилиндра с коническим дном. Ротор 2 установлен в подшипниках 3. Сепаратор снабжен пустотелым валом 4, электродвигателем 5, клиноременной передачей 6. Пустотелый вал 4 является разгрузочным патрубком для удаления материала тяжелой фракции. Внутри пустотелого вала 4 соосно расположена коническая воронка 7 с патрубком разгрузки легкой фракции 8. Пустотелый вал 4 и патрубок разгрузки легкой фракции 8 образует кольцевой зазор. Ротор 2 с подшипниками 3 установлен в стакане 9, который жестко закреплен на плите 10. Плита 10 установлена на станине 11 посредством пружин 12. Ротор 2 снабжен вибратором 13.

Загрузочный патрубок 14 установлен в кужухе 15. Над ротором 2 соосно с ним установлено распределительное приспособление 16 с патрубком подачи ферромагнитной жидкости 17.

От электродвигателя 5 посредством клиноременной передачи 6 вращение передается пустотелому валу 4, установленному в подшипниках 3. Вал 4 приводит во вращение ротор 2 и установленную в нем коническую воронку 7 с патрубком разгрузки легкой фракции 8. Ротор 2 заполняют ферромагнитной жидкостью, которая под действием магнитного поля, создаваемая электромагнитной системой с полюсными наконечниками 1, распологается по периметру ротора по всей его высоте. Исходное питание, подают по загрузочному патрубку 14 на распределительное приспособление 16, откуда равномерно поступает в слой ферромагнитной жидкости. Под действием выталкивающих магнитных и центробежных сил происходит разделение смеси, при этом более плотные частицы за счет центробежных сил прижимаются к поверхности ротора 2, образуя слой материала, а менее плотные устремляются к центру ротора 2.

Ротору 2 через стакан 9 и опорную плиту 10, установленную на пружинах 12, от вибратора 13 передаются вибрации, при этом более плотные частицы, скопившиеся у стенки ротора 2, скатываются в коническое дно, откуда вывоятся через разгружаемый патрубок 4 тяжелые фракции.

Менее плотные частицы разгружаются через коническую воронку 7 и разгрузочный патрубок легкой фракции 8.
