Номер 04-056-04 |
|||
|
Наименование проекта Долбежные резцы для обработки втулок |
|||
|
Назначение Формирование выступов на внутренней и наружной поверхностях "Втулок" длиной значительно превышающих длину напайных пластинок резцов на долбежных станках. |
|||
|
Рекомендуемая область применения Машиностроение, металлообработка. |
|||
|
Описание
Результат выполнения конструкторской разработки. Резцы для формирования внутренних выступов (см. рисунокi) и наружных выступов (см. рисунокii) состоят из быстрорежущей пластинки 1 из стали Р18 и державки 2 и имеют углы на передней поверхности Резцы изготавливаются из прорезных долбежных резцов из быстродействующей стали по ГОСТ 10046-72 тип 2 следующим образом: на передней поверхности затачиваются углы

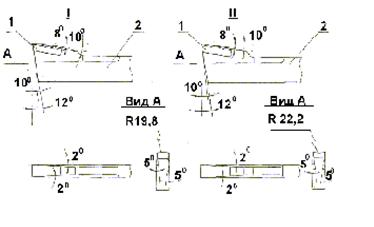

Рис. Долбежные резцы для обработки втулок.
|
|||
|
Преимущества перед известными аналогами Внедрение долбежных резцов повысило качество готовых изделий не снижая производительности труда при формировании внутренних и наружных выступов "Втулок" за счет повышенной жесткости резцов при эффективных угла х резания |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект На 25-30% сокращено время на обработку втулки. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 09.12.2004 |
=8 0 и
/=10 0, на задней поверхности =10 0 и /=12 0, радиусыr=19,8 мм иr=22,2 мм и вспомогательные углы в плане 1=2 0 и 1=5 0.
и
/ одновременно с радиусамиr=19,8 мм для внутренних выступов иr=22,2 мм - для наружных. На задней поверхности затачиваются углы и /. Врезанием абразивного круга в тело державки резца на высоту 4 мм и длину 80 мм выполняются углы 1. Последними затачиваются углы 1 на длину головки резца и прямолинейная перемычка до окончания угла 1 на державке резца.
