Результат выполнения конструкторской разработки.

Технологический результат заключается в использовании электроэнергии для получения тангенциальных колебаний необходимой амплитуды.

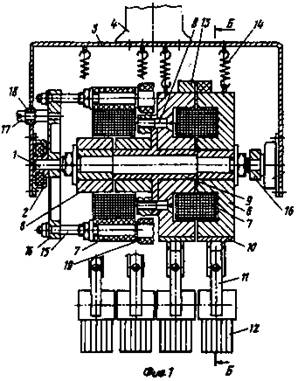

Неполноповоротный электропривод содержит вал, закрепленный с помощью виброзащитнных подшипников скольжения 2 на корпусе 3 ручкой 4 и кнопкой управления иструментом 5. На валу 1 установлены два поворотных электромагнита, состоящие из четырех попарно обращенных друг к другу Ш - образных магнитопроводов 6, выполненных в виде части тела вращения с отверстиями для вала 1 и двух обмоток 7, установленных соосно валу 1 с зазором, жестко соединенных между собой и шарнирно с валом 1. Одна подвижная часть установлена по центру вала 1, связана между собой винтами 8 и втулкой 9 с разделительным фланцем. Магнитопроводы 6 с передней стороны имеют элементы крепления 10 для сменных блоков 11 с бойками 12, а со стороны корпуса-постоянные магниты 13, связанные с корпусом 3 пружинами растяжения 14. Обмотки 7 имеют выступы с отверстиями, расположенными с диаметрально противоположных сторон и связаны жестко между собой шпильками 15 и шарнирно с валом 1 с помощью планок 16. На корпусе 3 выполнено отверстие, в которое свободно установлен стопорный элемент 17 с резиновыми кольцами 18. Для предовращения жестких ударов подвижных частей на шпильках 15 насажены резиновые втулки 19.

Для работы неполноповоротного электропривода используется однофазный, выпрямленный диодом, однополупериодный пульсирующий ток с частотой 50 Гц.
