Номер

68-050-04

Наименование проекта

Автоматизированная система контроля коммерческих потерь электроэнергии (АСККПЭ)

Назначение

Автоматическое измерение и накопление величины потребленной электроэнергии по нескольким тарифам группы потребителей. Сбор и контроль данных энергопотребления, контроль технического состояния и выявление хищений электроэнергии.

Рекомендуемая область применения

Контроль основной системы учета электроэнергии с целью предотвращения коммерческих потерь, вызванных хищением электроэнергии. АСККПЭ встраивается в основную систему без её реконструкции

Описание

Результат выполнения конструкторской разработки.

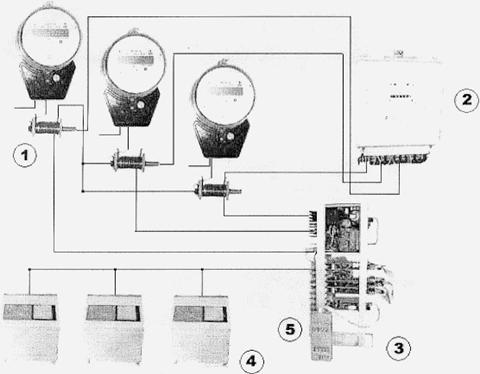

АСККПЭ включает в себя (рис):

-датчики тока с преобразователями (0-5 мА пост. тока) - один для каждого абонента - поз.1.

-преобразователи напряжения (3 шт. на весь комплект) - поз. 4

-микропроцессорный контроллер - поз.3

-линии связи (один слаботочный провод на каждый датчик)

-устройство съема информации с контроллера - поз. 5

-электрический трехфазный счетчик - один на весь комплект, поз.2

Принцип работы АСККПЭ: на входном (или выходном) фазном проводе каждого счетчика (на межэтажных щитках) устанавливаются датчики тока, со встроенными в них преобразователями (оригинальная разработка), преобразующие токовый сигнал в унифицированный сигнал 0-5 мА постоянного тока. Сигнал поступает через линию связи на микропроцессорный контролер, куда также поступают унифицированные сигналы от преобразователей напряжения (типа Е-842) по одному на каждую фазу. Оба сигнала от каждого абонента перемножаются и интегрируются во времени. Опрос датчиков при максимальном количестве квартир (340) осуществляется не реже, чем раз в три секунды. Информация о расходах электроэнергии абонентами хранится в накопительных блоках и считывается по мере информации. Считывание осуществляется дополнительным устройством счета информации. Система включает в себя трехфазный счетчик для сравнения его показаний с показаниями учета контроллера.

АСККПЭ можно внедрять в любом месте, где расположены абоненты (многоэтажные дома), а дополнительными работами являются только работы по прокладке слаботочных проводов (1 привод для одного абонента), что не требует проектных работ, только работы по подключению контроллера к проводам. АСККПЭ можно устанавливать и там, где отсутствуют электросчетчики. Исключает свободный доступ.
