Результат выполнения конструкторской(или технологической) разработки.

Устройство контроля качества руды в карьерных автосамосвалах КРТ-7К

Предназначено для измерения магнитной восприимчивости железной руды, загруженной в кузов автосамосвала посредством контактного индукционного зондового устройства в условиях открытых горных работ.

Основными преимуществами устройства являются:

- независимость результатов измерения от рельефа руды;

- высокая точность измерений;

- расчет показателей качества руды по семейству корреляционных характеристик, занесенных в память устройства;

- возможность повторных измерений руды в данном автосамосвале;

- формирование таблиц измерений, хранение в памяти с последующей распечаткой на локальном принтере.

Принцип действия устройства КРТ-7К основан на измерении изменения магнитного поля индукционного зондового устройства при его контакте с поверхностью руды в кузове карьерного автосамосвала с последующим расчетом по корреляционным характеристикам массовой доли магнетитового и общего железа.

Устройство КРТ-7К применяется в составе автоматизированных систем оперативного контроля качества руды в автосамосвалах внутрикарьерных рудоконтрольных станций (РКС). Устройство КРТ-7К управляется оператором РКС при помощи стандартнойibm-совместимой клавиатуры, имеет двухстрочный жидкокристаллический дисплей для отображения результатов измерения и расчета содержания железа. Устройство КРТ-7К оборудовано стандартными разъемами для подключения к персональному компьютеру вычислительного комплекса автоматизированной системы рудоконтрольной станции, для подключения локального принтера, также дополнительных устройств ввода информации в систему (например, устройства считывания номера автосамосвала).

Устройство КРТ-7К имеет возможность хранения выдачи сигналов на управление исполнительным механизмом спуско-подъемного устройства(опускающего и поднимающего УЗ при проведении измерений), а также сигналов на светофоры, управляющие движением автосамосвалов в зоне рудоконтрольной станции. Команды на выдачу управляющих сигналов подает оператор РКС через клавиатуру.

Устройство КРТ-7К имеет возможность хранения информации по проведенным измерениям с последующей распечаткой данных на локальном принтере в виде таблиц или сводок, в которых отмечается время проведения измерения, номер автосамосвала и экскаватора (забоя), а также данные по содержанию железа.

Устройство КРТ-7К состоит из индукционного зондового устройства УЗ 701, перемещаемого спуско-подъемным механизмом рудоконтрольной станции (РКС), блока преобразования информации БПИ 701 с функциональной клавиатурой, устанавливаемых в помещении оператора РКС и табло выбора направления ТВН 01(табло водителя), устанавливаемого в окне РКС или вне РКС. Внешний вид и габаритные размеры составных частей КРТ-7К приведены на рисунке 1.

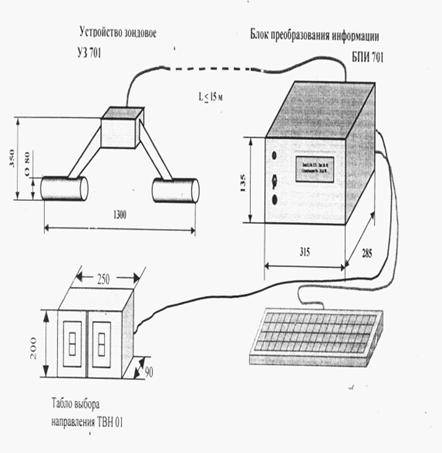

Рис. 1. Внешний вид и габаритные размеры составных частей КРТ-7К.
