Результат выполнения конструкторской (или технологической) разработки.

Система автоматического оперативного контроля качества железорудного сырья в конвейерных потоках(СКРП) применяется для непрерывного оперативного контроля качества железорудного сырья по массовой доле магнетитового и, при наличии устойчивой корреляционной связи, общего железа в конвейерных потоках сухой переработки руды горно-обогатительных предприятий, с целью формирования часовых и сменно-суточных сводок по объемам и качеству исходной руды, продуктов и отходов дробления и обогащения, а также, как основной элемент интегрированных систем «АСУ КАЧЕСТВА» с целью выполнения в реальном масштабе времени технологического аудита дробильно-обогатительного передела с предоставлением информации по сведению технологического баланса, принятия оперативных и долговременных решений.

Основными преимуществами СКРП являются:

- Контроль 100% поперечного сечения рудопотока;

- Высокая точность - среднеквадратическая погрешность определения магнетитового железа не превышает, % ± 0,5 - 1,2 % абс.;

- Высокая скорость контроля - вывод среднего значения % содержания железа магнетитового или общего ежеминутно;

- Нечувствительность к изменению высоты слоя рудного материала на конвейере от 40 до 350 мм;

- Возможность работы в условиях высокой влажности и запыленности в широком диапазоне температур от -10 до +50 єС.

Принцип действия:

Непрерывно бесконтактное измерение магнитных характеристик рудопотока с помощью индукционных конвейерных магнитометров МВ-5 с последующим использованием оригинального алгоритма определения качества, обеспечивающего учет изменения формы, площади сечения рудопотока и технологического состояния рудного материала.

Реализация алгоритма качества с помощью вычислительного комплекса на базеibm- совместимого персонального компьютера «pentium-ii».

Метрологическое обеспечение:

Точностные характеристики системы СКРП формируются на 2-х уровнях:

1. Проверка основных датчиков системы - магнитометров МВ-5 по аттестованному организацией Госстандарта контрольному образцу магнитной восприимчивости рабочего диапазона КО-КД в соответствии с утвержденной Методикой поверки.

2. Оперативный контроль точностных характеристик системы СКРП производится с помощью контрольного образца рабочего диапазона (КО-РД), входящего в комплект поставки и имеющего сертификат о калибровке.

Периодический контроль точностных характеристик системы СКРП производится путём сравнения данных, полученных системой, с результатами химического, либо экспрессного анализа специально отобранных проб.

Габаритные размеры и масса составных частей системы:

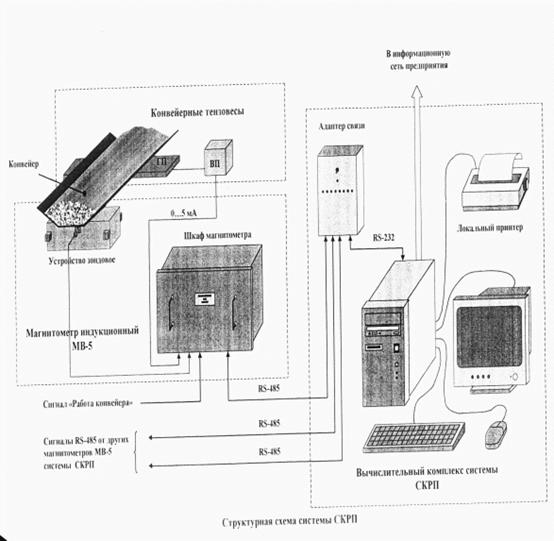

Рис. 1. Структурная схема системы СКРП.
