Номер 63-005-04 |
|
Наименование проекта Установка термического обессоливания промышленных стоков |
|
Назначение Для очистки сточных вод с повышенным содержанием сульфата кальция с целью защиты окружающей среды |
|
Рекомендуемая область применения Для обессоливания и регенерации сточных вод химводоочисток, обмывочных вод низкотемпературных поверхностей нагрева парагенераторов при работе на сернистных мазутах и т.п. |
|

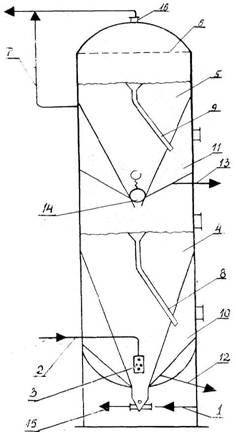

Описание Результат выполнения конструкторской разработки Основным элементом установки является термоумягчитель (см. рисунок). Исходная вода по трубопроводу 1 подается тангенциально в нижнюю коническую часть аппарата с углом конусности 18-20 0 и смешивается с паром, подаваемым по трубопроводу 2 через специальное барботирующее устройство 3. В результате повышения температуры растворимость сульфата кальция снижается и происходит его кристаллизация на взвешенной присадке в первой ступени аппарата 4. Частично умягченная вода, содержание сульфата кальция в которой соответствует растворимости полуводной модификации в этих условиях, отделяется от взвешенных частиц и поступает во вторую ступень аппарата 5, где во взвешенном состоянии находится ангидрит сульфата кальция. В результате происходит дальнейшее умягчение воды, и концентрация сульфата кальция в ней приближается к растворимости в данных условиях безводной модификации сульфата кальция. Умягченная вода отделяется от кристаллического осадка и через дырчатый лист 6 выводится из аппарата по трубопроводу 7. Уровень контактной массы в первой 4 и второй 5 ступенях аппарата поддерживается путем отвода избытка ее по трубопроводам 8 и 9 в шламоуплотнители 10 и 11, откуда уплотненный шлам периодически выпускается по трубопроводам 12 и 13. Наиболее крупные частицы кристаллической массы перепускаются из второй ступени 5 в первую ступень 4 путем поднятия шарового затвора 14, а из первой ступени 4 выводится по трубопроводу 15.
Установка термического обессоливания промышленных стоков |
|
Преимущества перед известными аналогами Преймущество данного способа умягчения вод является одновременное снижение солесодержания за счет осаждения сульфата кальция |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Экономический эффект составил в среднем 150 тыс. рублей в год на 1 т/ч производительности установки |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 26.12.2003 |
