Номер

61-025-04

Наименование проекта

Сварочный аппарат Форсаж-315

Назначение

Для электродуговой сварки стальных материалов, деталей и агрегатов, имеющихв местах сварного шва толщину от 1,5 до 25,0 мм

Рекомендуемая область применения

Производство сварочных работ

Описание

Результат выполнения конструкторской разработки.

Сварочный аппарат применяется для ручной электродуговой сварки стальных материалов, деталей и агрегатов, имеющих в местах сварного шва толщину от 1,5 до 25,0 мм. Аппарат может также применяться в составе полуавтоматов, обеспечивающих сварку стальной проволокой диаметром от 0,8 до 1,2 мм в среде защитных газов.

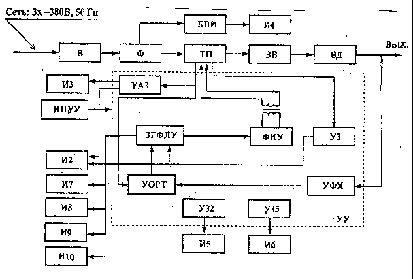

Сварочный аппарат включает в свой состав входной выпрямитель В, входной фильтр Ф (см.схему), транзисторный преобразователь ТП, импульсный блок питания БПИ, выходной выпрямитель ВВ, устройство управления УУ, источник питания устройства управления ИПУУ, а также индикатор перегрева И2, индикатор нагрузки И3, индикатор напряжения "+36В" для подогревателя газового редуктора И4, индикатор И5 схемы контроля температуры окружающей среды, индикатор И6 состояния напряжения сети "380 В", индикатор И7 режима Мig, индикаторы И8. И9, И10 Сеть А В С. Кроме того, сварочный аппарат содержит задающий генератор и формирователь логики управления ЗГФЛУ, триггер ТГ, формирователь импульсов управления ФИУ, выходной дроссель ВД, устройство ограничения и регулирования тока УОРТ, устройство формирования жесткой выходной вольт-амперной характеристики УФХ, устройство защиты от перегрева транзисторов преобразователя УЗ1, устройство защиты аппарата при отклонении температуры окружающей среды от пределов диапазона допустимых значений У32, устройство защиты аппарата при отклонении напряжения сети У33, проволокоподающий механизм ППМ, подогреватель газового редуктора ПГ.

В основу работы аппарата положен метод высокочастотного преобразования электрической энергии.

Сварка производится в режиме ММА штучными плавкими электродами любой марки диаметром 2,5-6,0 мм при дуге, образованной постоянным током, регулируемым специальным регулятором, расположенным на панели управления аппарата.

Сварочный аппарат Форсаж-315 имеет плавную регулировку тока для подбора оптимального режима сварки, хорошую стабилизацию тока по оригинальной схеме, эффективное охлаждение, малое потребление электроэнергии.



Преимущества перед известными аналогами

Надежность, высокие сварочные свойства, низкие энергетические покзатели

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение качества изделия в 2 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

22.04.2004
