Результат выполнения конструкторской разработки.

Пневмоприводы типа ПЗ и ПЗН предназначены для управления (открытия и закрытия) клиновыми задвижками с выдвижным шпинделем при местном или дистанционном управлении.

Пневмопривод обеспечивает выдачу информационных сигналов о положении штока привода, связанного с клиновыми задвижками.

Пневмопривод ПЗ применяется на технологических трубопроводах установок, а ПЗН - на наливных эстакадах, при этом он работает только в режиме местного управления и обеспечивает принудительное переключение привода при заполнении емкости для закрытия задвижки, последний снабжен дополнительным датчиком и предназначен для автоматического управления наливом нефтепродуктов в железнодорожные цистерны.

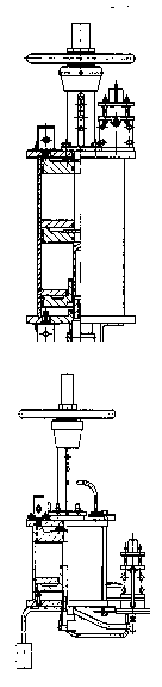

Пневмопривод состоит из двух- или трехпоршневого цилиндра и комплекста дополнительных устройств, обеспечивающих управление пневмоцилиндров и выдачу информационных сигналов о положении поршня пневмоцилиндра.

Комплект дополнительных устройств включает в свой состав:

пневматический воздухораспределитель с двумя входами управления, два пневматических конечных выключателя

пневматический воздухораспределитель с одним входом управления, один пневматический конечный выключатель, датчик уровня налива;

пневматический воздухораспределитель с двумя входами управления, два искробезопасных индуктивных выключателя;

два искробезопасных электропневмораспределителя с одним выходом, два искробезопасных индуктивных конечных выключателя;

два взрывозащищенных электропневмораспределителя с одним выходом, два взрывозащищенных электрических конечных выключателя;

один взрывозащищенный электропневмораспределитель с двумя выходами, два взрывозащищенных электрических конечных выключателя (исходное состояние привода при отсутствии управляющего сигнала - нормально-открытое).

Оригинальное конструктивное решение позволяет создать усилие, развиваемое пневмоприводом в направлении открытия задвижки в начале движения штока, больше усилия закрытия не менее чем в 1,3 раза.
