Номер

61-006-04

Наименование проекта

Транзисторный коммутатор ТК-13.3734

Назначение

Для использования в системе зажигания автотранспортных средств

Рекомендуемая область применения

Автотранспорт

Описание

Описание к ИЛ №61-006-04

Результат выполнения конструкторской разработки.

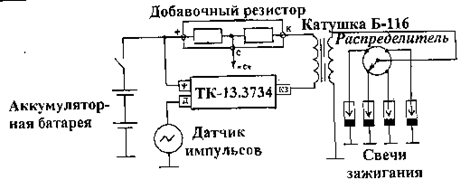

Транзисторный коммутатор ТК-13.3734 предназначен для использования в системе зажигания автотранспортных средств с добавочным резистором 14.3729 и катушкой зажигания Б116.

Он представляет собой трехкаскадное транзисторное реле. Формирующий каскад и каскад предварительного усиления выполнены на транзисторах средней мощности КТ940А, а выходной каскад содержит мощный сдвоенный транзистор КТ898А. Между входом и выходом коммутатора включена положительная гибкая обратная связь, обеспечивающая стабильную работу коммутатора на пусковых частотах вращения валика распределения.

При низких частотах вращения коленчатого вала (пуск двигателя) сигнал на выходе датчика изменяется медленно и имеет малую амплитуду. В этом случае за время положительной полуволны с помощью обратной связи осуществляется несколько циклов заряда-разряда конденсатора, т.е. подается серия искр в один цилиндр, что обеспечивает надежный пуск двигателя.



Преимущества перед известными аналогами

Высокая надежность, наличие защиты от короткого замыкания и перенапряжения

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение качества изделия в 1,5 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

05.01.2004
