Результат конструкторской разработки

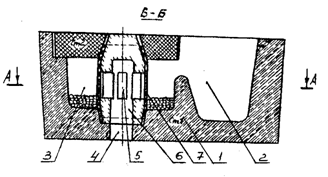

Чаша (см. рис.) состоит из стержня, в котором выполнены полость для приема расплава, металлоприемник, основная часть реакционной камеры и выходное отверстие, сопрягаемое со стояком литниковой системы при установке литниковой чаши на форму. В стержень установлен предварительно обернутый фильтровальной сеткой стержень, имеющий окна, количество и размеры которых определяют расчетом в зависимости от металлоемкости формы, для прохода расплава в общий канал, поперечное сечение которое равно сечению выходного отверстия.

Стержни изготовлены из стержневой смеси, фильтровальная сетка из стеклоткани КС 11 ЛА.

Чаша работает следующим образом. Расплав из разливочного ковша либо другого устройства поступает в полость и по мере накопления перемещается в реакционную камеру (РК), где вступает в контакт с находящимся РК модификатором и происходит процесс модифицирования.

Затем промодифицированный расплав, фильтруясь через сетку-фильтр проходит в окна и далее по каналу в выходное отверстие чаши, спряженное при установке чаши на литейную форму со стояком литниковой системы.

В результате описанного процесса прохождения расплава, последний модифицируется в реакционной камере, а неизбежно образующиеся при этом неметаллические включения задерживаются, отфильтровываются сеткой, что обеспечивает поступление в полость литейной формы качественного расплава.

Проекция конструкции литниковой чаши по стрелке А
