Описание к ИЛ № 29-090-04

Результат выполнения НИР.

В комплект установки входят следующие составляющие: генератор УВГ2-25, являющийся универсальным источником мощной высокочастотной энергии, выносной нагрузочный контур (ВНК), устройство для закалки деталей с комплектом индукторов (индукторы различного размера и конфигурации, в соответствии с параметрами деталей, предполагаемых к обработке), устройство для наплавки износостойких и упрочняющих покрытий на поверхности деталей.

При отсутствии у потребителя централизованного водоснабжения, генератор комплектуется компактной автономной стойкой жидкостного охлаждения, обеспечивающей замкнутый цикл циркуляции воды.

ВНК представляет собой узел согласования с генератором, который обеспечивает ступенчатую регулировку мощности в индукторе. Закалочные устройства осуществляют вращение закаливаемых деталей в индукторе (для обеспечения равномерности процесса закаливания) и их перемещение в охлаждающую жидкость (охлаждение методом окунания).

Индукционное упрочнение основано на применении высокочастотного концентрированного нагрева с наплавкой порошковых материалов, позволяющих получить износостойкое покрытие рабочих поверхностей. В качестве наплавочных материалов используются порошки на основе железа в смеси с флюсами. Толщина наплавленного металла составляет 1/3 от исходной высоты насыпанного слоя порошка. Температура нагрева порошка при наплавке - 1250... 1500°С. Наплавка осуществляется при помощи цилиндрического индуктора с ферритовым концентратором.

Генератор УВГ2-25 удостоен Золотых медалей ВДНХ и международной Лейпцигской ярмарки.

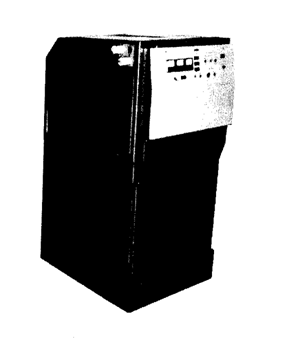

Рис. Установка индукционная закалочная многофункциональная ИЗ-25/40-220

(общий вид)
