Описание к ИЛ № 54-032-04

Результат конструкторской разработки

Состоит из см. рис. 1 из асинхронного электродвигателя, газового фильтра, установки маслонасоса, маслоотделителя, фильтров грубой и мокрой очистки масла, комплекта средств автоматического контроля, блока устройства для регулирования производительности компрессора, запорной и регулирующей арматуры.

Агрегат работает по схеме двухступенчатого сжатия с полным промежуточным охлаждением и одноступенчатым дросселированием. Из испарительной системы пары аммиака засасываются компрессором ступени низкого давления и направляется в маслоотделитель ступени низкого давления, где происходит отделение масла.

Горячие пары аммиака поступают в промежуточный сосуд под уровень жидкого аммиака, пары охлаждаются и вместе с испарившейся частью жидкого аммиака всасываются компрессором ступени высокого давления, сжимаются до давления конденсации и через маслоотделитель ступени высокого давления направляются к конденсатору.

От последнего часть аммиака поступает в змеевик промежуточного сосуда, где охлаждается и направляется в испарительную систему. Другая часть жидкого аммиака дросселируется до промежуточного давления и направляется в промежуточный сосуд марки 120 ПСз.

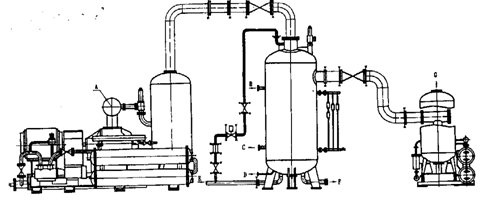

Рис. Винтовой двухступенчатый агрегат
