Узел крепления металлорукава

Назначение

Для монтажа электрооборудования

Рекомендуемая область применения

В электротехнике, а именно, в системах силовых разводок машин, агрегатов линии, и может быть использован при монтаже электрического оборудования на предприятиях различных отраслей народного хозяйства

Описание

Результат конструкторской разработки

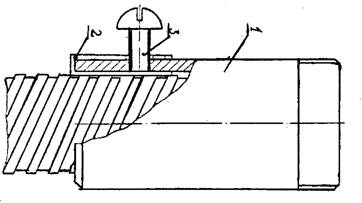

Узел крепления металлорукава (см. рисунок) имеет корпус 1, выполненный в виде втулки, диаметр которой зависит от наружного диаметра металлорукава. На конце втулки на боковой поверхности имеется отверстие с резьбой для закрепления п-образной скобы 2 с винтом 3. Причем полка скобы с отверстием под винт располагается на внешней стороне втулки, а другая полка скобы находится внутри ее.

Крепление металлорукава происходит следующим образом: металлорукав вставляется в корпус со стороны скобы с винтом. При вращении винта отжимается полка скобы с винтом. При вращении винта отжимается полка скобы, находящаяся внутри корпуса и металлорукав зажимается скобой. Другой конец закрепляется в конструкции.
