Описание к ИЛ № 53-016-04

Результаты выполнения конструкторской разработки.

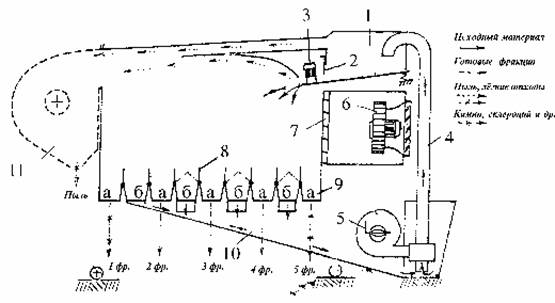

Сепаратор аэродинамический марки «САД» (Рис. 1) состоит из: бункера-питателя (1) с шибером (2) и вибратором (3). Под бункером расположен струйный генератор с двумя вентиляторами (5) и соплами (7). К генератору последовательно примыкают девять сборников фракций (9). Пять из них (а) предназначены для отвода основных фракций. Четыре (б) - для сбора и подачи в возвратно-загрузочный бункер (10) - промежуточных, а оттуда системой «возврата» по пневмопроводу (4) вентилятором высокого давления зерно направляется в бункер-питатель (1). Между сборниками фракций установлены поворотные шторки (8) на шарнирах для регулировки процентного соотношения семян во фракциях.

/- бункер-питатель

2- шибер

3- вибратор

4- пневмопривод

5-струйный генератор с двумя вентиляторами

6- вентилятор высокого давления

7- сопла струйного генератора

8- поворотные шторки

9- сборники фракций

а - выходные фракции

б - возвратные фракции

10- бункер возврата

11- циклон-осадительная камера

Рис. 1

Зерновой поток в свободном падении обрабатывается воздушными потоками с разными скоростями. В результате этого происходит разделение исходного материала на фракции по удельному весу и аэродинамическому сопротивлению, зависящему от геометрической формы составных частей.

По желанию заказчика машина дополнительно оборудуется циклонами (11) для сбора пыли и легких примесей, а также ходовой частью.
