Стенд для экспериментального исследования гидромолотов с высокой энергией удара

Назначение

Для совершенствования гидравлической импульсной техники

Рекомендуемая область применения

Испытание рабочих характеристик гидроимпульсной техники

Описание

Результат выполнения научно-исследовательской работы.

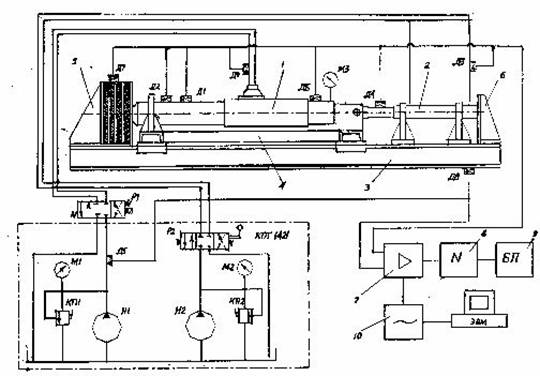

Стенд состоит из рамы 3, на корой жестко закреплен демпфер 5 и опорная стенка 6. На раме стенда предусмотрены направляющие, по которым передвигается платформа 4, с установленным на ней гидроударником 1. Движение платформы осуществляется гидроцилиндром подачи 2. Гидроударник 1, гидроцилиндр 2 и другие агрегаты подключены к маслостанции КПГ-1421посредством гидромагистралей. Схема подключения датчиков приведена на рис. 1.

Рис. 1. Экспериментальный испытательный стенд

При этом сигнал, создаваемый датчиком, передается на усилитель и с усилителя подается на осциллограф или преобразователь, а затем на ЭВМ. Входные переменные параметры приведены в таблице 1, а входные параметры гидроударника - в таблице 2.

Таблица 1.

Входные переменные параметры

№	Название параметра	Обозначение	Размерность	Область определения	Шаг варьирования	Точность
1	Давление жидкости в гидроударнике	Р _м	МПа	8-20 МПа	5 МПа	1 МПа
2	Давление жидкости в цилиндре подачи	Р _п	МПа	8-20 МПа	5 МПа	1 МПа
3	Давление в аккумуляторе	Р_a	МПа	2-5 МПа	1 МПа	0,5 МПа

Таблица 2.

Входные параметры гидроударника

№	Обознач. датчика	Название параметра	Обознач.параметра	Размерность	Область определения	Точность
1	Д ₁	Скорость бойка	v_б	М/с (lt^-1)	0-15	1 мс ^-1
2	Д ₂	Перемещение бойка	x_б	ММ (l)	0-30	1 мм
3	Д ₃	Изменение давления в гидроцилиндре подачи	p_ц	МПа (ml^-2)	10-20	1 МПа
4	Д ₄	Премещение штока гидроцилиндра подачи	x_ц	ММ(l)	0-30	1 мм
5	Д ₅	Температура масла	t⁰_м	⁰c(0)	20-90 ⁰С	1 ⁰С
6	Д ₆	Температура гидроударника	t_г⁰	⁰c(0)	20-90 ⁰С	1 ⁰С
7	Д ₇	Сила удара	f	Кн (П)	0-1000	1kh
8	Д ₈	Перемещение рамы	x_р	ММ(l)	0-30	1 мм
9	Д ₉	Давлние в напорной магистрали	p_Н	МПа (ml^-2)	10-20	1 МПа
10	-	Частота ударов бойка	f_б	мин ^-1(Т ^-1)	0-30	1 мин ^-1
11	-	Частота изменения давления в гидроцилиндре подачи	f_ц	мин ^-1(Т ^-1)	0-30	1 мин ^-1
