Результат выполнения научно-исследовательской работы.

Разработка относится к очистным устройствам, производящим биологическую очистку активным илом в контактном режиме производственных сточных вод, характеризующихся резкими колебаниями поступающих загрязнений.

Известен циклотенк, содержащий секции аэротенка в количестве, кратном трем, каждая из которых снабжена впускными и выпускными каналами сточной жидкости, диспергаторами сжатого воздуха, присоединенными к ответвлениям напорного трубопровода воздухонагнетателя. Недостатком данного циклотенка является то, что при впуске исходной сточной воды и одновременном вытеснении отстоенной жидкости в рабочем коридоре происходит смещение слоя осевшего активного ила в сторону выпускного канала, при этом в хвостовой части коридора создается повышенная концентрация ила за счет ее снижения в головной части. Это нарушает постоянство соотношения активного ила и нагрузки по всей длине сооружения, а также увеличивает вынос взвеси с очищенной водой, что снижает эффект очистки.

Раработанный циклотенк состоит из трех трехкоридорных аэротенков-вытеснителей 1-3 (рис. 1), снабженных впускными 4-6 и выпускными 7-9 каналами сточной жидкости. Воздух от воздухонагнетателя 10 через напорный трубопровод 11 и ответвления 12-14 подается к диффузорам 15-17, а по трубопроводам 18-20 к рециркуляционным узлам 21-23. Электроприводные клапаны 24-26 установлены на ответвлениях напорного трубопровода 11, а электроприводные шиберы 27-29 и 30-32 соответственно на входе сточной воды в аэротенк и на выходе. Рециркуляционные узлы (рис. 2) состоят из водоподъемной колонны 33, переливного патрубка 34, отражателя 35 и противоточной камеры 36. Диспергаторы 37 соединены трубопроводами 18-20 с воздухонагнетателем 10, а диспергаторы 38 трубопроводами 39-41 с источником 42 озона (0 ) или технической смеси озон + воздух.

Работа устройства состоит из трех основных циклов.

Первый цикл. Сточная вода через открытый шибер 27 поступает в впускной канал 4 и затем в аэротенк 1, в котором плавно вытесняет через шибер 30 находящуюся в аэротенке осветленную жидкость. Активный ил в данный момент осажден на дно. В этот момент и происходит некоторое смещение активного ила к концу сооружения. Клапан 24 перекрывает доступ воздуха к диффузорам 15 и к рециркуляционному узлу 21. Цикл впуск-вытеснение заканчивается закрытием шиберов 27 и 30. Одновременно открывается электроприводной клапан 24.

Второй цикл- аэрация. При этом часть воздуха поступает в аэротенк через диффузор 15, а часть по трубопроводу 18 подается к рециркуляционному узлу 21, в котором через диспергаторы 37 воздух поступает в водоподъемную колонну 33. Возникающий эрлифтный эффект приводит к подсосу из первого коридора аэротенка сточной жидкости и к подъему ее уровня в водоподъемной колонне и переливу в противоточную камеру. В противоточной камере жидкость движется по нисходящей траектории, а воздух, подаваемый через противоточные диспергаторы 38, представляет собой восходящий поток В результате противоточного движения резко увеличивается насыщение жидкости кислородом. Обогащенная кислородом жидкость по переливному патрубку 34 направляется во второй коридор аэротенка. Таким образом, возникающий поперечный циркуляционный поток жидкости приводит к интенсификации биохимического процесса очистки за счет увеличения степени перемешивания и обогащения жидкости кислородом. Уменьшение жидкости в первом коридоре за счет возникновения поперечного циркуляционного потока компенсируется возникающим продольным циркуляционнымпотоком из конца сооружения в начало. Результатом возникших поперечного и продольного циркуляционных потоков является выравнивание концентрации ила во всем объеме аэротенка.

Третий цикл- отстаивание. По окончании процесса окисления клапан 24 закрывается и доступ воздуха в аэротенк прекращается. В условиях покоя происходит отделение ила от осветленной воды. По истечении времени отстаивания, вновь открывается впускной шибер 27 и выпускной 30. Начинается первый цикл.

Из технологии работы сооружения следует, что число аэротенков должно быть кратно трем, что делает возможным непрерывную работу сооружения: когда в аэротенке 1 осуществляется первый цикл впуск-вытеснение, в аэротенке 2 аэрация (второй цикл), а в третьем аэротенке - третий цикл - отстаивание. При этом воздухонагнетатель 10 работает в постоянном режиме.

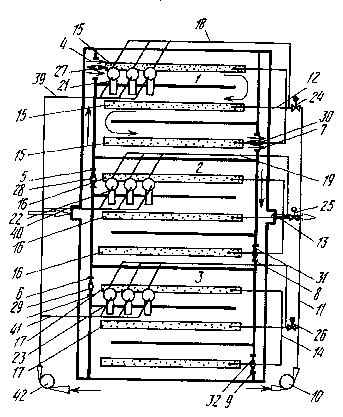

Рис. 1

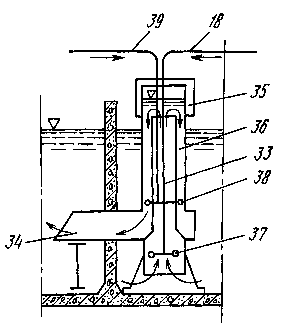

Рис. 2
