Номер

47-018-04

Наименование проекта

Головка зажимная пневматическая

Назначение

Фиксация деталей по обработанному отверстию

Рекомендуемая область применения

Механическая обработка деталей

Описание

Результат выполнения конструкторской разработки.

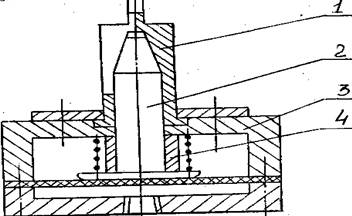

Состоит из мембранного пневмодвигателя 1 (см. рисунок), на корпусе которого жестко закреплена цанга 3, разжимаемая толкателем 2, приводимым в движение мембраной пневмодвигателя. Втулка 4 ограничивает ход толкателя, т.е. разжим цанги. Головка входит в состав робототехнологического комплекса.

Преимущества перед известными аналогами

Деталь фиксируется по цилиндрическому отверстию, когда невозможна фиксация по внешнему контуру

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Производительность труда увеличилась в 1,5 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

28.05.2004
