Инновации бизнесу. Зерносклад фуражно-продовольственного зерна на 1000 тонн и его оборудование

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

47-005-04

Наименование проекта

Зерносклад фуражно-продовольственного зерна на 1000 тонн и его оборудование

Назначение

Хранение фуражного и продовольственного зерна в осенне-зимний период и сохранение пищевых ценностей

Рекомендуемая область применения

При реконструкции действующих и проектируемых объектов по хранению зерна

Описание

Результат выполнения конструкторско-технологической разработки.

Здание выполнено с несущим каркасом из сборных железо-бетонных трехшарнирных рам, монтируемых из Г-образных полурам весом 3,25т. пролетом 21м.

Пространственная жесткость каркаса здания обеспечивается наличием системы горизонтальных связей и распорок.

Фундаменты под торцовые стены- бутобетонные, под полурамы - сборные ж. б. башмаки ф - 1.

Стены из керамзитобетонных панелей.

Перемычки - сборные железобетонные.

Покрытие - асбестоцементные листы марки УВ -7.5 по деревянным прогонам.

Полы асфальтобетонные по щебеночной подготовке.

Отмостка - асфальтобетонная.

Ворота и двери - деревянные.

Кладка торцовых кирпичных стен здания ведется с расшивкой швов. С внутренней стороны кирпичные, панельные стены и потолок белят известью.

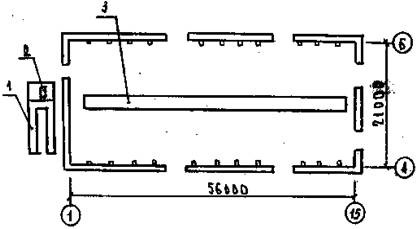

В помещении установлено следующее оборудование: автомобилеразгрузчик 1 (ГУАР-15), нория 2 (НЦГ-10), ленточный конвейер 3 (см. рисунок).

Принцип действия: при загрузке склада автомобиль заезжает на разгрузчик и высыпает зерно в приемный бункер нории, нория подает на верх и по течке выгружает его на ленточный транспортер. Этот транспортер подает зерно в склад.

Из склада (при выгрузке) зерно выгружается транспортерами ТСН-3 ОБ, которые расположены в каналах, перекрытых чугунными решетками. Зерно подается на наклонный транспортер и в автотранспорт.
