Номер 29-078-04 |
|||
|
Наименование проекта Щелерезная землеройная машина к трактору ДТ-75Б |
|||
|
Назначение Прорезание дренажных щелей в переувлажненных торфяно-болотных почвах с низкой несущей способностью; прорезание до минерального грунта щелей в торфяной залежи с последующим заполнением их негорючим материалом |
|||
|
Рекомендуемая область применения Мелиорация, лесное хозяйство: при осушении торфяных залежей, в строительстве и при локализации торфяных пожаров |
|||
|
Описание
Описание к ИЛ № 29-078-04 Результат выполнения НИР. Рабочее оборудование (см. рис.) включает раму 1, соединенную посредством шарнира 2 с трактором 3 и через раскосы 4 с подъемными рычагами 5, управляемыми гидроцилиндром 6. Редуктор 7 соединен карданным валом 8 с валом отбора мощности (ВОМ) трактора 3. На валу редуктора 7 установлена звездочка 9 привода цепного рабочего органа 10, причем последний имеет возможность поворота посредством гидроцилиндра 11. На кабине трактора 3 установлен ложемент 12 для укладки рабочего органа 10. Землеройная щелерезная машина работает следующим образом.Перед началом работы рама 1 при опускании подъемных рычагов 5 переводится в нижнее положение до опускания на грунт. Включением ВОМ трактора рабочий орган приводится в движение и гидроцилиндром 11 переводится в рабочее положение, заглубляясь в грунт, после чего трактор начинает движение. Рабочий орган 10 вырезает в торфяной залежи щель. Горизонтальный участок рамы 1 выполняет функции лыжи. При поворотах машины рама 1 поворачивается вокруг шарнира 2 относительно трактора, не вызывая заклинивания рабочего органа 10. После прорезания щели при переезде на новый участок рабочий орган 10 гидроцилиндром 11 переводится против часовой стрелки в крайнее положение, гидроцилиндром 6 подъемные рычаги 5 через раскосы 4 переводят раму 1 в транспортное положение. При этом рабочий орган 10 располагается над кабиной трактора 3, опираясь на ложемент 12.

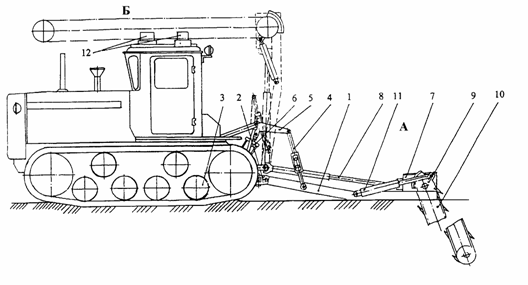

Рис. Щелерезная землеройная машина для прорезания щелей в торфяной залежи с рабочим оборудованием в рабочем (А) и транспортном (Б) положениях.
|
|||
|
Преимущества перед известными аналогами Уменьшение раскачивания трактора при движении вне дорог, обеспечивание равномерного распред-я удельного давления по длине опорной поверх-ти гусениц, снижение вероятности прорезания дернового покрова и образ-я колеи, повышение проходимости |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике машины |
|||
|
Технико-экономический эффект Повышение производительности и качества строит-ва щелевого дренажа в 1,5-2 р., снижение затрат на осушение; исключение дробление полей канавами на мелкие участки; снижение пожарной опасности торфяных залежей |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 22.04.2004 |
