ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 29-068-04 |
|||
|
Наименование проекта Сверло с механическим креплением неперетачиваемых твердосплавных пластин |
|||
|
Назначение Механическая обработка деталей при сверлении отверстий глубиной до 2,5 диаметра |
|||
|
Рекомендуемая область применения Предприятия машиностроения, для повышения производительности труда |
|||
|
Описание Описание к ИЛ № 29-068-04 Результат выполнения конструкторско-технологической разработки. Сверло состоит (см. рис.) из корпуса 1, двух неперетачиваемых твердосплавных режущих пластин 2, винтов 3 для крепления пластин. Пластины имеют конструкцию, позволяющую эффективно ломать стружку и надежно закреплять ее в корпусе. Стружка ломается канавками, выполненными вдоль режущих кромок, а ее крепление осуществляется за счет сферической формы отверстия под крепежный винт и смещения резьбового отверстия в корпусе относительно отверстия на пластине в угол гнезда. В результате при закреплении пластины между винтом и сферической поверхностью отверстия создается натяг, за счет которого пластина прижимается к базовым поверхностям гнезда. При работе сверла к режущим кромкам пластин по двум отверстиям в корпусе подается под давлением охлаждающая жидкость, которая надежно охлаждает инструмент и удаляет стружку из обрабатываемого отверстия. Техническая характеристика Материал обрабатываемой детали - 45Х, термообработка НВ 285…321. Режим резания: СверлоЖ38 мм СверлоЖ42 мм v=110 м/мин.v=110 м/мин s0=0,14 мм/обs0=0,14 мм/об n= 920 об/мин.n= 920 об/мин.

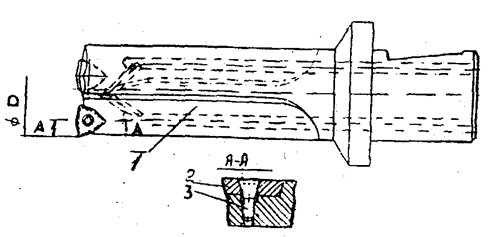

Рис. Сверло и механическим креплением неперетачиваемых твердосплавных пластин |
|||
|
Преимущества перед известными аналогами Отличительной особенностью конструкции является возможность замены твердосплавных пластин по мере их износа, а также подачи охлалающей жидкости через сверло на обрабатываемую деталь |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Обеспечивется получение стабильных результатов |
|||
|
Технико-экономический эффект Повышение производительности при обработке деталей в 5 раз |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 11.04.2004 |
