Описание к ИЛ № 29-056-04

Результат выполнения НИР.

Способ управления строительными конструкциями осуществляется с помощью специально разработанного устройства, которое состоит (см. рис.) из управляемого элемента 1 (УЭ) (например, фермы покрытия), энергетических активных элементов 2 (ЭАЭ), включателей-выключателей 3, связей 4 между УЭ и ЭАЭ, нейтрального элемента 5 и обратной связи (приборы-наблюдатели, корректирующие и управляющие воздействия).

Для управления напряженно-деформированным состоянием (НДС) фермы покрытия 1 накапливают потенциальную энергию в активных элементах 2, роль которых выполняют блоки стеновых панелей, подвешенные через связь 4 к консоли фермы, и осуществляют ее предварительное натяжение.

Это натяжение осуществляется порционно (многоступенчато) с помощью включателей-выключателей 3, которые могут осуществляться путем домкратов-распорок (клиньев и т.п.).

Подвижку между блоками 2 допускают благодаря зазорам, заполненным упругим гермопластиком. Включатели-выключатели 3 на ферму передают различное воздействие в зависимости от числа включенных в подвеску блоков. Выключенные из подвески блоки опираются непосредственно на фундамент конструкции, т.е. на ферму не воздействуют. Связь 4 может реализоваться в виде тросовой подвески, которая при колебаниях (смещениях) фермы 1 путем трения взаимодействует с ней, оказывая тормозящее (деформирующее) действие.

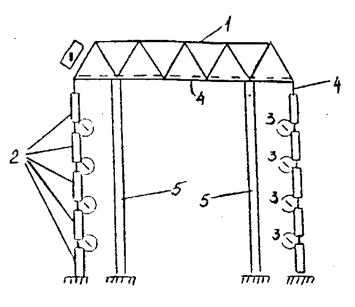

Рис. Устройство для реализации способа управления строительными конструкциями
