Разгружающее устройство (см. рис.) выполняется в виде гибкого полотнища 8 с поплавками 3 и на ее верхней кромке. Закрепляющие разгружающее устройство к дну реки анкерные тяги прикреплены к нижней кромке полотнища 2, а к плотине 1 - тросами 4 к верхней кромке полотнища и перекинуты через закрепленные на берегах реки русла реки блоки 5.

.

а)

б)

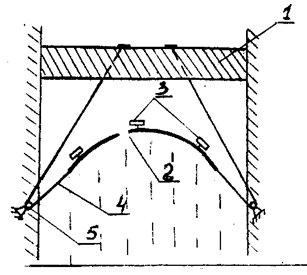

Рис. Разгружающее устройство

а) общий вид;

б) вид плотины в аксонометрии

Устройство работает следующим образом. Под действием гидродинамического напора воды разгружающее устройство напрягается, при этом натягивает прикрепленные к верхней кромке полотнища тяги, передавая по ним усилие натяжения на плотину 1, направленное против движения воды и разгружающее перемычку.

Гибкое полотнище 2 разгружающего устройства, меньшее по площади и установленное перед основной плотиной 1, удерживается плавучими поплавками 2 и тросами 4, как экран, собирает энергию гидродинамического напора, который натягивает (преднапрягает) тело плотины 1 навстречу напору в зависимости от величины давления, что происходит автоматически. Плавучие емкости 3 в зависимости от уровня воды в верхнем бьефе благодаря выталкивающей силе автоматически поддерживают гибкую плотину, а также могут натягивать заанкерные в плотине тросы 4.

Размеры гибкой плотины, диаметры тросов, плавучих емкостей, анкеровка тросов в плотине и напряженно-деформированное состояние плотины определяются расчетами
