Описание к ИЛ № 29-044-04

Результат выполнения конструкторско-технологической разработки.

Перекатываемая емкость лесопожарного агрегата содержит (см. рис.) трубчатую раму 1, контур которой разделен на изолированные участки 2, 3 и 4, соединенную с осью 5, на одном конце которой во внутренней полости установлена перегородка 6 с предохра­нительным клапаном 7, образу­ющая воздушную 8 и жидкостную 9 камеры.

В верхней части оси 5 выполнено окно 10, в нижней - окно 11, на оси 5 установлены ступицы 12 и 13, на которых смонтирована прочная водонепроницаемая оболочка 14 с закрепленными на ее внутренней поверхности гибкими рукавами 15 с открытыми свободными концами и перфорацией 16, соединенными через патрубки 17 с отверстиями в ступице 12. Выходная полость клапана 7 соединена воздуховодом 18 с участком 2 контура рамы 1, соединенного с воздушным выпускным каналом 19; участок 3 контура рамы 1 связывает нагнетательную полость гидронасоса 20 трактора 21 и выпускной жидкостный канал 22; участок 4 контура рамы 1 соединяет жидкостную камеру 9 с всасывающей полостью гидронасоса 20, а выполненный внутри него воздуховод 23 соединяет воз­душную камеру 8 с компрессором 24 трактора 21. Каналы 19 и 22 введены в полость пеногенератора 25.

Перекатываемая емкость лесопожарного агрегата работает следующим образом. Перед началом работы агрегата гидрона­сосом 20 пенообразующий рас­твор закачивается из емкости по участку 4 контура рамы 1 через камеру 9, окно 11, сообщающееся с ним отверстие в ступице 12, патрубок 17, рукав 15 в оболочку 14 до ее заполнения. Компрессором 24 через воздухо­вод 23, камеру 8, окно 10, отверстие в ступице 12 и расположенный сверху рукав15 в оболочку 14 нагнетается воздух, в результате чего оболочка принимает цилиндрическую форму, после чего агрегат следует к месту работы.

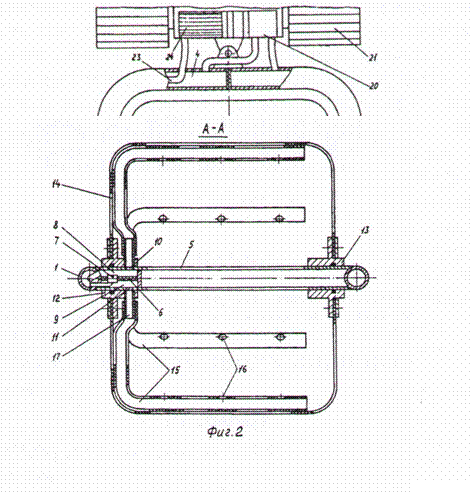

Рис. Перекатываемая емкость лесопожарного агрегата П-1

При тушении лесного пожара агрегат движется по трассе прокладываемой полосы, насос 20 выкачивает жидкость из емкости через рукав 15 и перфорацию 16 и направляет ее в пеногенератор 25, а освободившийся объем заполняется сжатым воздухом от компрессора 24. Жидкость с воздухом поступает на сетки пеногенератора, из которого выходит поток пены и на почве остается пенный валик, выполняющий функции опорной или заградительной полосы. Освободившаяся от жидкости емкость переводится навесным устройством трактора в транспортное положение, и агрегат вновь следует к месту заправки. Мягкая оболочка емкости обеспечивает в процессе работы агрегата сохранность живого напочвенного покрова, что особенно важно в условиях многолетней мерзлоты, где нанесенные ему повреждения ведут к необратимым экологическим послед­ствиям.

Сохранность оболочки емкости при ударах о стволы деревьев гарантируется трубчатой рамой. Рама, выполняющая функцию каналов, позволяет исклю­чить наружное расположение магистралей и вероятность их поврежде­ния, что повышает эксплуата­ционную надежность емкости.
