Результат выполнения конструкторско-технологической разработки.

Крестово-безлюфтовая муфта содержит (см. рис.) полумуфты 1 и 2 (любая из них может быть ведущей), на торцах которых имеютсяv- образные пазы. Промежуточный диск 3 имеет два взаимно перпендикулярныхv- образных паза, обратных пазам полумуфт и симметричных относительно торцевых плоскостей. В пазах полумуфт и промежуточного диска в сепараторах 4, 5 установлены тела качения (ролики) 6, 7 с перекрещивающимися осями через один.

Причем своими рабочими поверхностями тела качения относительно рабочих поверхностей пазов установлены без зазора, что обеспечивает восприятие как осевых нагрузок, так и крутящих моментов.

Муфта работает следующим образом. При вращении ведущей полумуфты (например, полумуфты 1) вращающий момент передается через тела качения к диску и далее через ролики полумуфте 2. Ролики и диск воспринимают осевые усилия, действующие на полумуфты.

В процессе работы муфты при наличии смещения осей полумуфт промежуточный диск совершает планетарное движение в плоскости, перпендикулярной оси полумуфты. При этом ролики в сепараторах перемещаются вдоль соответствующих пазов диска и полумуфт.

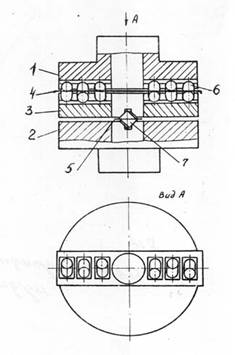

Рис. Крестово-безлюфтовая муфта
