Описание к ИЛ № 29-004-04

Результат выполнения НИР.

Предлагаемые конструкции однопластинчатого и двухпластинчатого эндокорректоров искривлений позвоночника разработаны на основе специальных биологических и медицинских исследований.

Однопластинчатый эндокорректор (см. рис. 1) выполнен в виде упругой пластины 1, фиксирующей позвоночник в двух плоскостях: во фронтальной - с помощью гребенок 2, которые крепятся на остистых отростках позвоночника и с сагиттальной - с помощью крючков 3, подводимых под дужку позвонков. На конце пластины, имеющем выступ, в отверстии установлен винт 4, регулирующий длину пластины. С помощью шпильки 5, проходящей через отверстие винта гребенка через стойку 6 и крючок соединена в верхний блок крепления на позвоночнике. Для крепления нижнего конца пластины используется серьга 7, в которой свободно перемещается конец пластины ниже серьги, оставленной с расчетом на рост.

Применение двухпластинчатого эндокорректора эффективно при диспластическом грудном сколиозе с углом искривления от 30° до 50° по Кобб, при лечении юношеского кифоза и переломов позвоночника.

Для оперативного лечения диспластического грудного сколиозаivстепени с учетом искривления более 50° по Кобб предназначен эндокорректор тяжелых степеней сколиоза. Двухпластинчатый эндокорректор (см. рис. 2) представляет собой двухшарнирную пластину 1 с храповыми механизмами 2 и 3, позволяющими концевикам 4 и 5 под действием приложенного извне корригирующего усилия выпрямляться, выпрямляя позвоночник, и фиксироваться, стабилизируя кривизну на достигнутом уровне выпрямления. Крепление эндокорректора на позвоночнике аналогично однопластинчатому.

Установка эндокорректора на позвоночник производится с помощью специальных хирургических инструментов, упрощающих технику операции. Одномоментное выравнивание искривлений позвоночника во время операции осуществляется тяговым устройством.

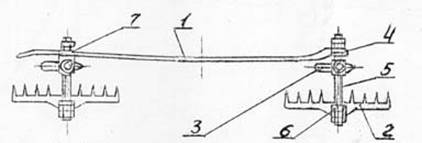

                                                Рис. 1. Однопластинчатый эндокорректор

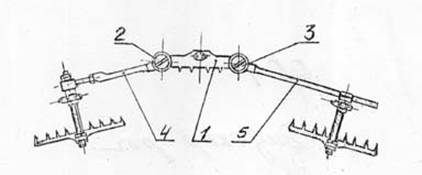

                                                               Рис. 2. Двухпластинчатый эндокорректор
