Номер

54-052-04

Наименование проекта

Электрошлаковый миксер

Назначение

Для перегрева и рафинирования жидкого металла

Рекомендуемая область применения

В металлургии и в литейном производстве при обработке чугуна в стадии его получения

Описание

Описание к ИЛ № 54-052-04

Результат научно-исследовательской работы

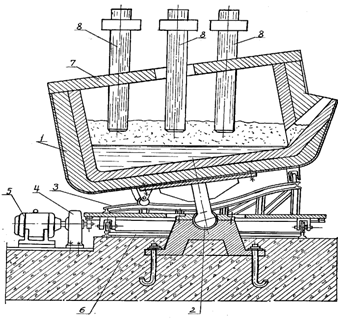

Миксер состоит из футерованной ванны 1, установленной на шарнирной опоре 2 и копире 3 волнообразной формы.

Копир вращается с помощью редуктора 4 и электромотора 5 по замкнутому монорельсу 6.

Для поддержания высокой температуры расплава шлака через крышку 7 миксера введены не расходуемые электроды 8, подключенные к источнику тока.

Перед работой миксер прогревают переносной газовой горелкой. Затем подину заливают предварительно подготовленный раствор шлака и пропусканием электрического тока с помощью электродов перегревают его до необходимой температуры, после чего заливают металл.

Скапливаясь под шлаком, имеющим значительно большую температуру, и перемешиваясь в качающейся ванне миксера, металл эффектно перегревается и рафинируется. Перегретый до требуемой температуры металл выпускается для заливки.

Рис. Электрошлаковый миксер

Преимущества перед известными аналогами

Рафинирование металла происходит с одновременным выравниванием его химического состава путем сложного качательного движения

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

С внедрением улучшается качество металла, в 3 раза уменьшается себестоимость 1 т выплавляемого чугуна

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

10.12.2003
