Результат выполнения конструкторской разработки.

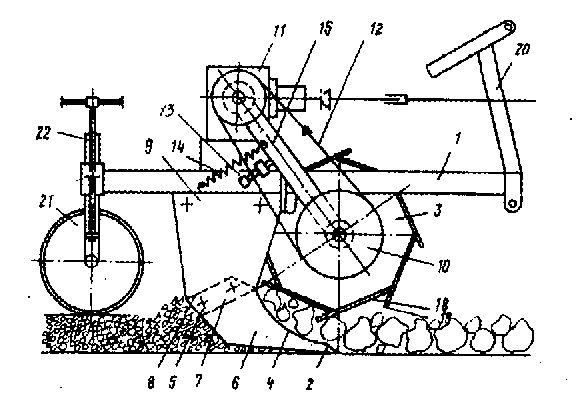

Почвообрабатывающее орудие содержит присоединенные к раме 1 (см.рисунок) рыхлительный рабочий орган 2 и ротор в виде многогранного барабана 3. Рыхлительный рабочий орган 2 выполнен в виде деки 4 из стянутых болтами 5 вертикальных пластин 6, разделенных вставками 7. Пластины 6 и вставки 7 в передней части имеют клиновидную форму. Верхние грани пластин 6 и вставки 7 образуют скатную поверхность 8. На участке, обращенном к барабану 3, пластины 6 образуют криволинейную поверхность с профилем по форме архимедовой спирали. Дека 4 закреплена на раме 1 посредством боковин 9.Барабан 3 установлен на маятниковой подвеске 10 и приводится во вращение от ВОМ трактора через конический редуктор 11 и клиноременную передачу 12. Винтом 13 и пружиной 14 регулируются, соответственно, величина зазора между барабаном 3 и поверхностью деки 4 и степень прижатия барабана 3 к последней. Подвеска 10 выполнена в виде штанг 15, присоединенных посредством сферических шарниров 16 к оси 17 барабана 3 с его торцов. Штанги 15 установлены с наклоном назад так, что их осиonперпендикулярны плоскости ОМ, проходящей через ось 17 барабана 3 и верхнюю кромку пластин 6 криволинейной поверхности деки 4 (т.е. полярному радиусу спирали в точке М). Ось 17 барабана 3 и кромка лезвия рабочего органа 2 расположены в одной вертикальной плоскости. Грани 18 барабана 3 имеют зубчатые выступы 19 по ходу его вращения. Архимедова спираль криволинейной поверхности деки 4 имеет параметр К=0,1d, гдеd- диаметр окружности, описанной вокруг зубчатых выступов 19 граней 18 барабана 3. Верхняя кромка криволинейного участка поверхности деки 4 расположена на пересечении образующих эту поверхность архимедовых спиралей с цилиндрической поверхностью, описанной вокруг зубчатых выступов 19 барабана 3. Почвообрабатывающее орудие оборудовано навеской 20 и опорными колесами 21 с механизмом 22 регулирования глубины обработки почвы.

В процессе работы почвообрабатывающего орудия клиновидные пластины 6 рыхлительного рабочего органа снимают глыбы на глубине его хода. Под действием зубчатых выступов 19 граней 18 барабана 3 глыбы почвы с ударом увлекаются на криволинейную поверхность деки 4, где они сдавливаются гранями 18 барабана 3. Так как щель между криволинейной поверхностью деки 4 и плоскими гранями 18 барабана 3 клинообразная, то усилие сжатия в несколько десятков раз превосходит силу давления от крутящего момента барабана. Разрушенные глыбы почвы сепарируются через пластины 6 рыхлительного рабочего органа, а непросеявшиеся крупные комья продолжают перемещаться вверх по поверхности деки 4 и еще более сдавливаются. Клинообразные вставки 7, создавая трещины в глыбах, способствуют разрушению последних. Комья, не просеявшиеся через деку 4, сбрасываются по ее скатной поверхности 8 на поле вслед за орудием.

Экономический эффект обеспечивается сокращением технологического процесса подготовки почвы к посеву за счет исключения дополнительных операций по крошению почвы (минимум двух).

Оформляется заявка на инвестиционный проект.

Потребители:производители сельхозпродукции, фермеры

Объем рынка:не менее 600 шт.

География рынка: Краснодарский край (200 шт.), Россия, Украина.

Инвестиции, требуемые для внедрения- от 100 000 долларов США (в зависимости от начальной базы)

Ожидаемый срок окупаемости- 12 месяцев
