Результат выполнения конструкторской разработки.

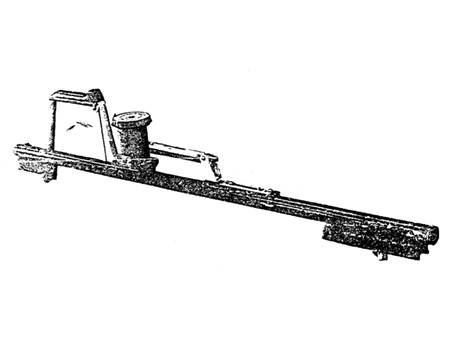

Шаблон ЦУП-2Д-750 (см.рисунок) состоит из корпуса прямоугольного или круглого сечения (труба) из алюминиевого сплава (дюраль) с приваренными к нему бобышками, на которых установлены: скоба с рукоятью для переноски и установки шаблона на рельсы, ампула уровня в сборе, шкала измерений ширины колеи, подвижный упор, неподвижный упор, корпус уровня с вращающимся червяком, на спираль которого опирается палец уровня.

Палец уровня прижимается к рабочей поверхности спирали червяка пружиной, расположенной на противоположном конце уровня, шарнирно закрепленном в кронштейне.

На верхнем конце червяка установлен лимб со шкалой показаний возвышения одного рельса над другим по уровню.

Подвижный упор соединен с тягой, на которой установлена пружина. Пружина отжимает подвижный упор в крайнее правое исходное положение,aповодок перемещает тягу с указателем ширины колеи в противоположное крайнее левое положение, сжимая пружину.

Неподвижный упор крепится к бобышке корпуса винтами через электроизоляционные втулки и электроизоляционную прокладку, которые изолируют неподвижный упор от корпуса шаблона и, соответственно, от неподвижного упора, что исключает электрическое замыкание между рельсами при установке на них шаблона.

На торцах корпуса шаблона установлены электроизоляционные пробки.

Принцип и порядок работы шаблона. Для измерения ширины колеи нажимают рукой на поводок тяги, подвижный упор в этом случае перемещается влево, а указатель ширины колеи перемещается в сторону наименьшего деления на шкале ширины колеи. В таком положении шаблон устанавливается своими упорами на рельсы строго перпендикулярно продольной оси колеи так, чтобы неподвижный упор был прижат к внутренней поверхности головки левого рельса. После этого плавно опускается поводок тяги, которая пружиной перемещает подвижный упор до боковой поверхности правого рельса, а по указателю производится отсчет ширины колеи по шкале.

Для измерения возвышения рельсов шаблон устанавливают аналогичным порядком на рельсы, вращением шкалы добиваются нулевого положения пузырька ампулы уровня между соответствующими средними рисками на ампуле. При таком положении производится отсчет возвышения одного рельса над другим.

Поверку правильности показаний шаблона производят на специальном стенде СП-3, разработанном ФГУП "КирНИИЛП", в сроки, установленные областным центром стандартизации и метрологии (ЦСМ).

Универсальный путеизмерительный шаблон ЦУП-2Д-750
