Конструкция рабочего оборудования экскаватора схематично дана на рисунках. На рис. 1 изображено рабочее оборудование однововшового экскаватора в сборе; на рис. 2 - то же, только с захватом.

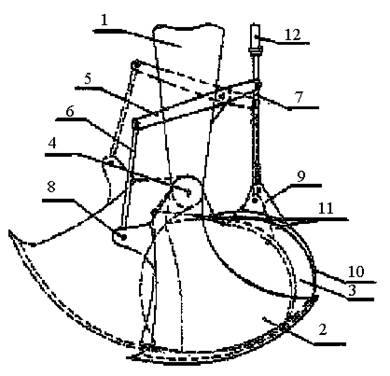

Рис. 1

Рабочее оборудование экскаватора (рис. 1) содержит рукоять 1, ковш, состоящий из внешней 2 и внутренней 3 секций, которые шарнирно закреплены на общей оси 4. На рукояти 1 шарнирно закреплены двуплечие рычаги 5, на концах которых имеются шарнирные тяги 6 и 7, соединенные с проушинами 8 внешней секции 2 и проушинами 9 внутренней секции 3 с захватом 10 соответственно. Секция 3 закреплена на захвате 10 жестким разъемным соединением 11.

Гидроцилиндры привода 12 установлены на рукояти 1, и их штоки свзаны с рычагами 5 со стороны крепления шарнирных тяг 7. Оси крепления двуплечих рычагов 5 на рукояти 1 расположены ближе к тягам 7.

Рабочее оборудование экскаватора работает следующим образом.

При копании грунта (Рис. 1) в начале копания штоки гидроцилиндров привода 12 полностью втянуты, внешняя секция 2 и внутренняя секция 3 находится в крайнем правом положении, при этом внутренняя секция, смонтированная на захвате 10, в положении, когда ее нижняя кромка расположена у режущих элементов внешней секции.

В процессе движения ковша по траектории копания посредством гидроцилиндров привода 12 (штоки их выдвигаются ) происходит поворот внешней секции 2 и внутренней секции 3 по часовой стрелке. При этом внешняя секция и внутренняя секция поворачиваются не только относительно оси 4 рукояти, но и относительно друг друга. Внешняя секция поворачивается более быстро по сравнению с внутренней секцией, что обеспечивается разной длиной плеч двуплечих рычагов 5. В конце поворота нижняя кромка внутренней секции будет находиться у края внешней (показано штриховой линией).

При разгрузке ковша штоки гидроцилиндров привода 12 втягиваются , а внешняя 2 и внутренняя 3 секции возвращаются в исходное положение.

При такелажных работах (рис. 2) внутренняя секция 3 снята.

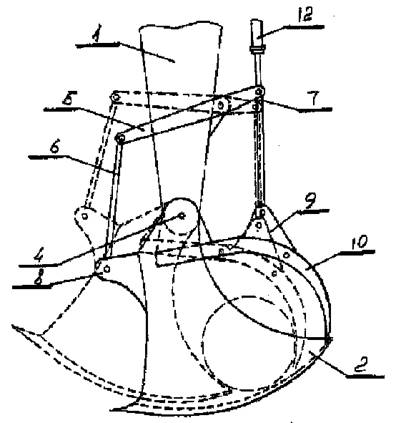

Рис. 2

В начале захвата груза штоки гидроцилиндров привода 12 полностью втянуты, захват 10, внешняя секция 2 находятся в крайнем правом положении (на чертеже показано сплошными линиями).

В процессе захвата груза посредством гидроцилиндров привода 12 (их штоки выдвигаются) происходит поворот внешней секции 2 и захвата 10 по часовой стрелке. При этом внешняя секция и захват поворачиваются не только относительно оси 4 рукояти, но и относительно друг друга.

Внешняя секция 2 поворачивается более быстро по сравнению с захватом 10, что обеспечивается разной длиной плеч двуплечих рычагов 5. В результате захват 10 выходит из внешней секции 2, что обеспечивает вход малоразмерных грузов в образовавшийся зазор.

При захвате груза штоки гидроцилиндров 12 втягиваются, внешняя секция 2 и захват 10 сближаются, что позволяет удерживать и перемещать груз (показано штриховой линией).

Предлагаемое рабочее оборудование экскаватора позволяет захватывать малоразмерные грузы как на поверхности котлована, так и с транспортных средств и перемещать их на место укладки или складирования.
