Результат выполнения конструкторской разработки.

Переставитель стеклоизделий предназначен для съема стеклоизделий со стола стеклоформующей машины и загрузки их в печь отжига. Конструкция устройства представлена на рис.1 - поперечный разрез и рис. 2 - продольный разрез.

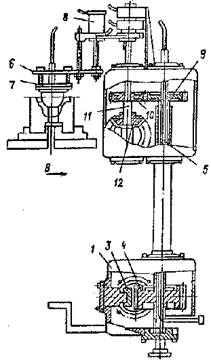

Рис. 1

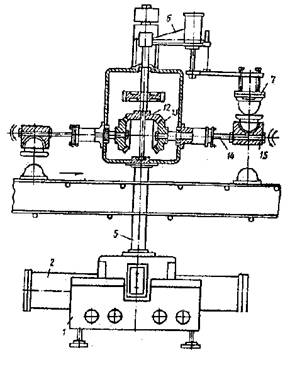

Рис. 2

Переставитель содержит станину 1, силовые цилиндры 2 с общим штоком 3, выполненным с зубчатой поверхностью, входящей в зацепление с ведущей шестерней 4, и расположенным около него основным вертикальным валом 5, имеющим кронштейны 6 с жестко закрепленными основными вакуум-присосными головками 7, и силовые цилиндры 8 для подъема и опускания каждой из головок 7.

На основном вертикальном валу 5 закреплена промежуточная ведущая шестерня 9, входящая в зацепление с промежуточной ведомой шестерней 10 дополнительного вертикального вала 11. На дополнительном вертикальном валу 11 закреплена ведущая коническая шестерня 12, входящая в зацепление с ведомыми коническими шестернями 13, закрепленными на горизонтальных валах 14, несущих шарнирно закрепленные дополнительные вакуум-присосные головки 15.

Устройство работает следующим образом.

Воздух, попадая в силовые цилиндры 2, приводит в движение шток 3. При движении штока 3 происходит вращение промежуточных ведущей и ведомой шестерен 9 и 10. В результате этого кронштейны 6 с основными вакуум-присосными головками 7 совершают движение по дуге и, подходя к матрице стеклоформующей машины, поочередно сменяя друг друга, забирают изготовленные стеклоизделия. При этом ось основных ваккум-присосных головок 7 при движении находится в вертикальном положении, и стеклоизделие переносится в таком же положении, в каком оно находилось в матрице стеклоформующей машины.

Основная вакуум-присосная головка 7 переносит стеклоизделие, опускает его в дополнительную вакуум-присосную головку 15 и опять начинает движение к матрице стеклоформующей машины.

Когда начинается движение вакуум-присосной головки 7 к матрице, через ведущую и ведомую конические шестерни 12 и 13 передается крутящий момент горизонтальному валу 14 и дополнительной вакуум-присосной головке 15, которая, совершая дугообразное движение, переворачивает стеклоизделие, устанавливает его или на транспортер, или в лер печи отжига (не показано).

Одновременно другая вакуум-присосная головка 7, двигаясь от матрицы стеклоформующей машины, через те же шестерни 12 и 13 передает крутящий момент горизонтальному валу 14 и другой дополнительной вакуум-присосной головке 15, которая, совершая движение по дуге, устанавливается в положение приема стеклоизделия.

Этот цикл повторяется. Синхронная работа основных вакуум-присосных головок 7 и дополнительных 15 осуществляется за счет того, что основной вертикальный вал 5 соединен через дополнительный вертикальный вал 11 промежуточными ведущей и ведомой шестернями 9 и 10 и ведущей и ведомыми коническими шестернями 12 и 13.

Захват стеклоизделий вакуум-присосными головками осуществляется воздухом при помощи распределительных золотников (не показано).

Такая конструкция обеспечивает достижение положительного эффекта -повышение производительности переставителя, так как такая конструкция делает переставитель универсальным, расширяет его технологические и функциональные возможности, сокращает ручной труд.
