Результат выполнения конструкторской разработки.

Установка (см. рисунок) состоит из двух гидроцилиндров 1, установленных на опоре 9, траверсы 2, форм-матриц 10 с упорами 3 на концах, анкерных плит 4, в которых устанавливаются конусные зажимы для напрягаемой арматуры, тяг подвижной плиты 5 и тяг неподвижной плиты 6, фиксаторов 7 и серег-фиксаторов 8.

Порядок работы на установке следующий. Концы разложенных по формам-матрицам арматурных прядей закрепляют с помощью конусных зажимов в анкерных плитах. Затем производят предварительное натяжение продольных прядей (50% от расчетной нагрузки), при этом фиксируют положение тяг подвижной плиты с помощью серег-фиксаторов.

Элементы поперечной арматуры (спиральные каркасы, разделители и т.п.) устанавливают на места.

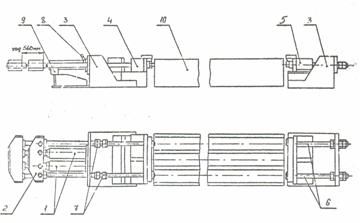

Рис. Гидравлическая установка натяжения

напрягаемой арматуры на стенде для свай 350х350 мм.

После этого производят окончательное натяжение продольных арматурных прядей и фиксируют тяги подвижной плиты с помощью серег-фиксаторов. Контроль за степенью натяжения осуществляют по показаниям манометров. После формовки и термической обработки продольные пряди разрезают, а формы-матрицы распалубливают.
