Результат выполнения технологической разработки.

Руководство состоит пяти разделов. В первом разделе изложены цели, достигаемые учебным проектированием одноэтажного индустриального промышленного здания в соответствии с индивидуальным заданием на проектирование. Приводится состав чертежей графической части курсовой работы и пояснительной записки. Второй раздел включает сведения об одноэтажных промышленных зданиях индустриального типа (рис.1) сплошной и павильонной застройки. Использование унифицированных изделий заводского изготовления требует назначения унифицированных размеров пролетов 18 и 24 м и шага колонн 6 и 12 м. Высота одноэтажных промышленных зданий из сборного железобетона назначается в зависимости от наличия и грузоподъемности кранового оборудования кратно укрупненным модулям 6М, 12М, и 18М не более 18 м. Перепады высот в здании не рекомендуются. При необходимости допускается перепад высот от 1,8 м и более.

Для ограничения напряжений, возникающих в конструкциях от колебаний температур, здание разделяется деформационными швами на температурные отсеки. В отапливаемых зданиях с железобетонным каркасом из унифицированных элементов расстояние между температурными швами принимаются не более 60 м.

Рис. 1

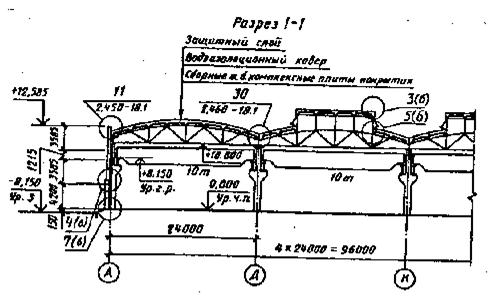

Третий раздел руководства включает описание конструктивных решений. Каркас одноэтажного здания с покрытием из плоских элементов состоит из поперечных рам, образованных защемленными в фундаментах колоннами и шарнирно опирающимися на колонны стропильными фермами или балками (рис.2).

Рис. 2

В продольном направлении рамы связаны подкрановыми балками, подстропильными фермами или балками, жестким диском плит покрытия и вертикальными связями между колоннами. Жесткий диск покрытия образуют плиты покрытия, приваренные к стропильным фермам или балкам с последующим замоноличиванием швов. Здания конструируются из унифицированных сборных железобетонных конструкций, подбираемых по строительным каталогам или учебным пособиям.

Нормативные требования, объемно-планировочные и конструктивные решения зданий административных и бытовых помещений, предназначенных для обслуживания работающих в промзданиях, приведены в четвертом разделе.

Пятый раздел содержит правила выполнения архитектурно-строительных чертежей (ГОСТ 21.501-93) и основные требования к проектной и рабочей документации (ГОСТ 21.101-97). Представлены примеры выполнения и оформления чертежей фасадов, планов этажей, разрезов, плана кровли, архитектурно-конструктивных узлов и деталей.
