04-017-04

Наименование проекта

Резец со сменной перетачиваемой пластиной из твердого сплава для обработки внутренних поверхностей

Назначение

Механическая обработка на всех видах токарно-винторезных станков внутренних поверхностей деталей

Рекомендуемая область применения

Машиностроение, металлообработка.

Описание

Результат выполнения конструкторской разработки.

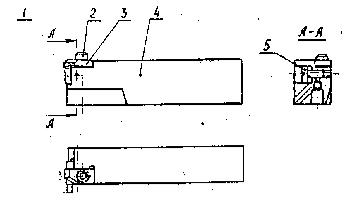

Резец состоит из режущей пластины 1 (см.рис.), винта 2, прихвата 3, корпуса 4, регулировочного винта 5.

Режущая пластина из твердого сплава крепится в корпусе резца прихватом с винтом. Для регулировки выступа режущей кромки пластины из корпуса резца служит регулировочный винт.

Рис. Резец со сменной перетачиваемой пластиной

Заготовка для режущей пластины - напаиваемая твердосплавная пластина 24790 по ГОСТ 25409-82. В отличие от резцов с напаиваемыми твердосплавными пластинами, применение указанных резцов дает экономию пластин из твердого сплава, так как полностью устраняются отходы пластин из-за появления термических трещин, возникающих при пайке пластин. Корпус резца используется многократно.

Преимущества перед известными аналогами

Достигнута экономия пластин из твердого сплава, так как полностью устраняются отходы пластин из-за появления термических трещин, возникающих при пайке пластин.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

В 1,5-2 раза увеличивается срок эксплуатации корпуса резца, на 30-35% достигнута экономия пластин из твердого сплава.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.01.2004
