Результат выполнения конструкторской разработки.

Модернизируются пневматические тиски с гидравлическим усилием модели 7201-019-01 (ширина губок 250 мм, их раскрытие 320 мм) с целью устранения ряда недостатков, ограничивающих технические возможности долбежного станка модели 7А420 при выполнении металлообрабатывающих операций.

С тисков снимаются подушка (основание) и пневмоцилиндр, в результате чего ход долбяка (резца) на станке увеличивается на 65 мм, что достаточно для обработки изделий необходимой номенклатуры. На место пневмоцилиндра устанавливается хвостовик 1 диаметром 70 мм (см. рисунок), который входит в отверстие тисков и крепится к их корпусу тремя винтами М8х16 через бурт диаметром 117 мм. Другой конец хвостовика диаметром 28 мм вставляется в центральное отверстие поворотного стола станка, обеспечивая тем самым четкую центровку тисков относительно центра стола станка. На основании тисков выполняются два паза 40х20 мм для крепления к столу станка и два паза шириной 22 мм, в которые на винты М6х20 насаживаются сухари 3 размерами 22х15х12 мм, предназначенные для фиксации тисков относительно пазов стола станка. С уменьшением длины ходового винта в тисках на 110 мм и длины основания тисков также на 110 мм раскрытие губок тисков составляет 205 мм. Это позволяет детали, установленной в тиски, совершать оборот на 360 ⁰ вокруг оси стола станка.

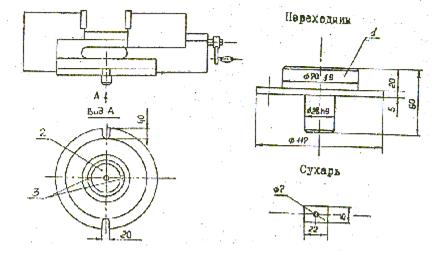

Рис. Тиски для долбежного станка модели 7А420.
