Номер 04-009-04 |
|||
|
Наименование проекта Штамп для пробивки отверстий |
|||
|
Назначение Пробивка центрального отверстия в деталях типа "чашка", "стакан", "розетка". |
|||
|
Рекомендуемая область применения Машиностроение, предприятия по прозводству товаров народного потребления, бытовое обслуживание. |
|||
|

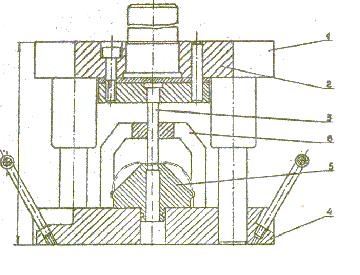

Описание Результат выполнения конструкторской разработки. Основой штампа (см. рис.) является стандартный блок 1, на верхней плите 2 которого закреплен пуансон 3. В нижней плите 4 блока соосно с пуансоном выполнено посадочное отверстие, в которое устанавливают сменные матрицы 5 и крепят их двумя винтами, расположенными в нижней части штампа. Винты входят конусными поверхностями в проточку на посадочной поверхности матрицы и прижимают ее к нижней плите штампа. Съемник 6 жестко закреплен на нижней плите. Конструкция штампа позволяет пробивать отверстия в деталях, различных по конфигурации и диаметру. Конструктивной особенностью штампа является возможность использования сменных матриц при пробивке отверстий в однотипных деталях.
Рис. Штамп для пробивки отверстий. |
|||
|
Преимущества перед известными аналогами Возможность использования сменных матриц при пробивке отверстий в однотипных деталях. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект На 25-30% повысилась производителность труда. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 19.12.2003 |
