Номер 04-007-04 |
|||
Наименование проекта Механизированная установка для окраски наружной поверхности цилиндра |
|||
Назначение Окрашивание наружной поверхности корпуса деталей цилиндрической формы в полуавтоматическом режиме. |
|||
Рекомендуемая область применения Машиностроение, приборостроение, ремонтно-механическое производство. |
|||

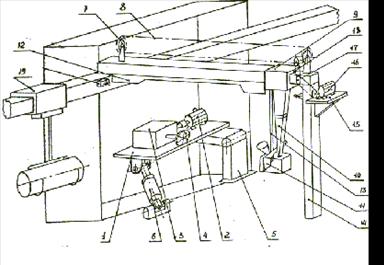

Описание Результат выполнения конструкторской разработки. Механизированная установка (см. рисунок) состоит из двух основных частей: механизма вращения изделия и механизма перемещения краскопульта. Механизм вращения представляет собой плиту 1, шарнирно соединенную с опорой 5. Подъем-опускание плиты осуществляется при помощи пневмоцилиндра 6. На плите установлен электродвигатель 2, соединенный с редуктором 3 муфтой. На выходном валу редуктора установлена полумуфта 4, служащая для присоединения окрашиваемого изделия. На одном из торцов изделия закреплена заглушка для соединения с муфтой. Механизм перемещения краскопульта 11 состоит из балки, приваренной одним концом к колонне монорельсовой дороги, вторым концом через кронштейн и косынку - к монорельсу. К балке болтами прикреплена рейка - копир 12, задающая характер работы краскопульту. На балке установлены две звездочки 7, приводящие в движение цепь 8, перемещающую каретку 9 с кронштейном 10, на котором закреплен краскопульт 11. Привод звездочки осуществляется от электродвигателя 16, установленного на подмоторной плите 15 через две решенные передачи 18 и редуктор. Плита прикреплена к колонне 14. Натяжение ремней обеспечивается регулировкой подмоторной плиты и перемещением промежуточного шкива 17. Изделие с прикрепленными к нему заглушками устанавливается на подвеске 19 монорельсовой дороги. Подвеска 19 вручную подводится к установке. Каретка подвески поворачивается под углом 37 0 к оси монорельса и закрепляется фиксатором в таком положении. Изделие через заглушку и полумуфту 4 соединяется с редуктором. При нажатии кнопки «Пуск» сразу включается пускатель подачи краскопульта 11. Двигаясь вперед краскопульт нажимает на конечный выключатель и изделие начинает вращаться по часовой стрелке, далее он нажимает на конечный выключатель и изделие начинает вращаться против часовой стрелки. При дальнейшем движении вперед краскопульт нажимает на выключатель и движется назад. Изделие прокрашивается и краскопульт нажимает на выключатель, при этом происходит остановка вращения изделия и краскопульта. Начало и конец подачи краски осуществляется нажатием тяги 13 на курок краскопульта. Для прокрашивания паза на торцовой части изделия, изделие вместе с механизмом вращения поворачивается на 30 0 относительно оси подвески. Поворот осуществляется при втягивании штока цилиндра и при включении тумблера на панели электрооборудования. Вручную заливается краска в паз и изделие приводится во вращение кнопкой «Пуск», при опускании кнопки вращение прекращается. Тумблером включается подъем цилиндра. После окончания подъема изделие фиксируется на подвеске и отсоединяется от механизма вращения.
По окончании работы механизм вращения останавливается в нижнем положении (шток цилиндра втянут). Рис. Механизированная установка для наружной поверхности цилиндра |
|||
Преимущества перед известными аналогами Улучшенные технические характеристики |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
Технико-экономический эффект На 20-25% повысилась производительность труда. |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 15.12.2003 |
