Станок для гибки крупных арматурных сеток

Назначение

Гибка арматурных сеток шириной 4000 мм с большим количеством поперечных стержней диаметором 8АIII до 40 шт., необходимых для производства ригелей серии 1.020-1/83.

Рекомендуемая область применения

Стройиндустрия, заводы и комбинаты строительных конструкций и материалов.

Описание

Результат выполнения конструкторской разработки.

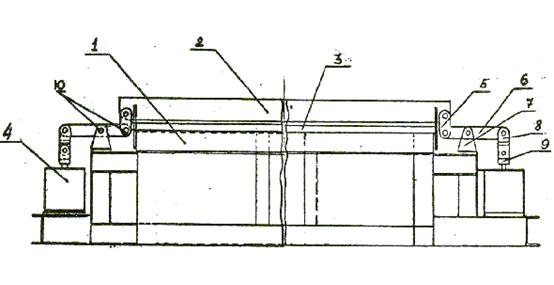

Станок состоит из рамы, сваренной из прокатной стали (Р160х100х1;Р100х100х10;[n16 и[n24). На раме смонтированы два пневмоцилиндра 4, соединенные посредством вилки 9, звена 8, пальцев 10 с коромыслом 6. Коромысло 6 установлено при помощи пальцев 10 в кронштейне 7. Другим концом коромысло 6 соединено звеньями 5 и пальцами 10 с гибочной балкой 2. На столе также расположен упор 3, который может устанавливаться на нужный размер. Подвижные части станка закрыты защитными кожухами. Управление работой станка производится при помощи ножного переключателя.

Порядок работы следующий. На стол станка укладывается арматурная сетка и продвигается под гибочную балку до упора. В пневмосистему подается воздух. При помощи ножного переключателя воздух поступает через пневмораспределитель в поршневую полость пневмоцилиндров, при этом их штоки перемещаются вверх.

Коромысла поворачиваются и перемещают гибочную балку вниз. Гибочная балка доходит до соприкосновения с арматурной сеткой и, двигаясь дальше (во впадине стола), изгибает арматурную сетку.

Затем воздух подается посредством ножного переключателя и пневмораспределителя в штоковую полость пневмоцилиндров, при этом гибочная балка поднимается и освобождает арматурную сетку. Ее разворачивают на 180 ⁰ и производят гибку второго крыла сетки.
