Описание к ил № 19-010-04

Результат выполнения научно-исследовательской работы.

В зерноуборочных комбайнах широко используется клиноременная передача, которая в процессе работы изнашивается. В результате износа меняются основные параметры, как передаточное число, так и динамика работы основных органов машины.

Чтобы не допускать расхождение параметров приводов от технических условий, целесообразно установить контроль за работой этих приводов. Принимая во внимание, что износ деталей клиноременной передачи (ремня и клиновых шкивов) приводит к буксованию ремня, ослаблению натяжения, снижению передаваемого крутящего момента, целесообразно вводить в конструкцию этой передачи контролирующее устройство. Желательно чтобы контролирующий орган информировал оператора (комбайнера) сигналом или светом (в ночное время).

Рекомендуется установить в клиноременной передаче световое или звуковое реле. Схема предлагаемого реле света для сигнализации предельного износа клиноременной передачи на рисунке 1. Оно представляет собой упругую резину с подвижным контактом 9, закрепленным на неподвижной основе посредством изолятора 8 и свободным концом, перемещающимся от действия ремня по мере износа ремня и внутренних боковин шкива.

Второй конец пластины соединяет с электрическим проводом через сигнальную электролампу с источником электрической энергии.

При соприкосновении подвижного контакта с неподвижным электрическая цепь замыкает и лампочка загорается (сигнал - «Предельный износ»). Неподвижный контакт закреплен с массой. Зазоры в контактах 9 и 10, а также 11 d и b устанавливаются по предельным износам и геометрическим параметрам.

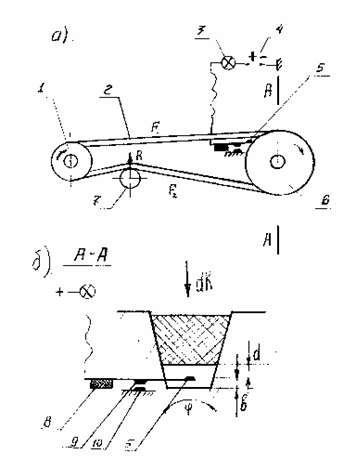

Рис.1. Схема реле сигнализации предельного износа клиноременной передачи.

а) Клиноременная передача. б) Разрез ремня и шкива.

1.Ведомый шкив. 2.Ремень. 3.Электрическая лампа. 4.Источник электрической энергии. 5.Контакт реле. 6.Ведущий шкив. 7.Натяжной ролик. 8.Изолятор. 9.Подвтжный контакт. 10.Неподвижный контакт.

d и b зазоры, ремень-контакт-реле и пластина-дно шкива.
