Результат конструкторской разработки.

Комплектное распределительное устройство представляет собой стальной сварной шкаф, который устанавливается на салазках или стационарно.

Конструкция шкафа обеспечивает нормальное размещение и разделку высоковольтных кабелей, возможность установки высоковольтных разъемов, осмотра, ремонта или замены комплектующей аппаратуры при снятии напряжения с отсеков, где производится работа. Обеспечивает защиту обслуживающего персонала от случайного прикосновения к токоведущим частям. Болт заземления размещен в безопасном и удобном для подключения заземляющего проводника месте.

Применение вакуумного выключателя обеспечивает высокий уровень пожаро-, взрывобезопасности, сокращение затрат времени, связанных с ремонтом, ревизией и техническим обслуживанием, повышение надежности электроснабжения.

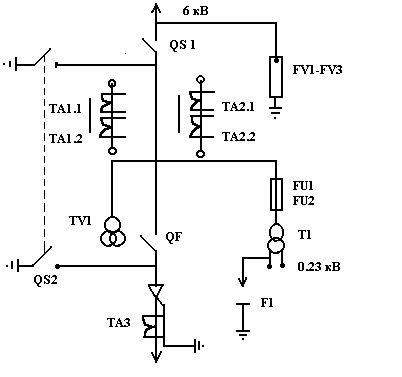

Схема электрических соединений главных цепей

qf- вакуумный выключатель;qs1 - разъединитель;qs2 - заземляющий разъединитель;ta1, ТА2 - трансформаторы тока; ТА3 - трансформатор тока для защиты от замыкания на «землю»;tv1 - трансформатор напряжения; Т1 - силовой трансформатор;fu1,fu2 - предохранители;f1 - пробивной предохранитель;fv1-fv3 - ограничитель перенапряжений.

В комплектном распределительном устройстве предусмотрены следующие виды защит и автоматики: максимальная токовая; минимального напряжения; от однофазных замыканий на «землю»; от утечек тока в цепях освещения; опробование защиты от замыкания на «землю»; автоматического контроля цельности заземляющих жил отходящих кабелей. Учет активной и реактивной энергии осуществляется электронными счетчиками.
