Номер 08-020-04 |
||||||||
Наименование проекта Привод поворотного круга автогрейдера |
||||||||
Назначение Использование в конструкции автогрейдера |
||||||||
Рекомендуемая область применения Дорожное машиностроение |
||||||||
Описание Результат выполнения конструкторской разработки Конструкция поворотного круга автогрейдера представлена на рисунках:

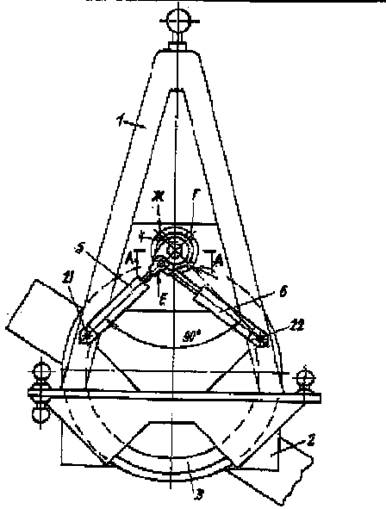

Рабочее оборудование автогрейдера (рис. 1) состоит из тяговой рамы 1, поворотного круга 2 с зубчатым венцом 3, кривошипного привода 4 и двух гидроцилиндров 5 и 6. Привод поворотного круга автогрейдера содержит кривошип 7

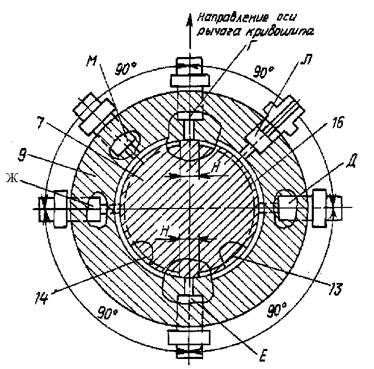

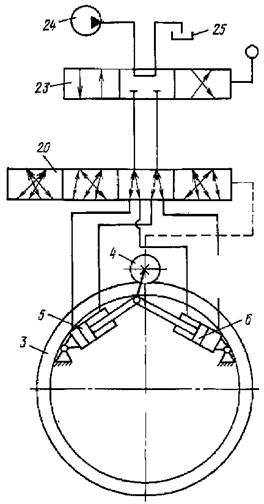

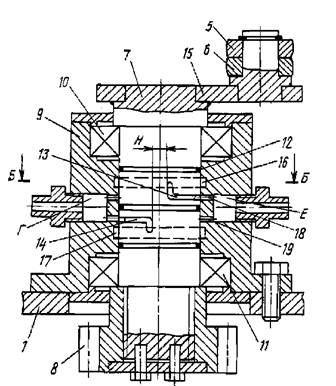

Рис. 1 Таким образом, цилиндрическая часть кривошипа 7 и корпуса 9 представляют собой четырехпозиционный распределитель, переключающийся через каждые 90° поворота кривошипа 7 (см. рис. 4). Два гидроцилиндра 5 и 6, соединенные с кривошипом 7, закреплены шарнирно в опорах 21 и 22, расположенных на тяговой раме 1, по осям полостей Г, Д, Е, Ж. При этом каждый гидроцилиндр соединен с теми полостями Г, Д, Е, Ж, по осям которых он расположен. Управляющий гидрораспределитель 23, соединенный каналами с распределителем 20, расположен в кабине оператора и соединен с насосом 24 и гидробаком 25. Привод поворотного круга автогрейдера работает следующим образом. При переключении оператором управляющего гидрораспределителя 23 жидкость по каналам Л и М поступает к распределителю 20 и через проточки 16 и 17 в фигурные распределительные канавки 13 и 14. В зависимости от положения управляющего гидрораспределителя 23 5 10 15 20 25 30 35 40 45 50 55 60 одна канавка соединяется с насосом 24, а другая с баком 25. В зависимости от положения кривошипа 7 жидкость по фигурным распределительным канавкам 13 и 14 через отверстия 18 и 19 попадает в полости Г, Д, Е, Ж и в соответствующие рабочие полости гидроцилиндров 5 и 6. Кривошип начинает вращение в выбранном оператором направлении. При достижении кривошипом 7 мертвой точки с одним из гидроцилиндров 5 или 6 происходит переключение направления движения жидкости в этом гидроцилиндре и движение кривошипа 7 продолжается. Правильное и своевременное переключение направления движения жидкости обеспечивается взаимным расположением колена кривошипа 7 и фигурных распределительных канавок 13 и 14, а также полостей Г, Д, Е, Ж корпуса 9 относительно расположения гидроцилиндров 5 и 6. Корректировка момента переключения распределителя возможна при помощи поворота корпуса 9 относительно тяговой рамы 1. Поскольку размер Н больше диаметра отверстий 18 и 19, рабочие полости гидроцилиндра, проходящего мертвую точку, оказываются заперты, но поскольку перемещения этого гидроцилиндра близки к нулю, на работоспособности привода это не отражается , но позволяет сохранить рабочее давление во втором гидроцилиндре. Рис. 2 Рис. 3 Рис. 4 |
||||||||
Преимущества перед известными аналогами Улучшенная конструкция поворотного круга автогрейдера |
||||||||
Стадия освоения Опробовано в условиях опытной эксплуатации |
||||||||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
||||||||
Технико-экономический эффект Повышение надежности поворотного устройства, технологичности в изготовлении, снижение себестоимости на 20% |
||||||||
Возможность передачи за рубеж Возможна передача за рубеж |
||||||||
Дата поступления материала 17.05.2004 |
