Результат выполнения конструкторской разработки.

Устройство для стряхивания плодов поясняется чертежом.

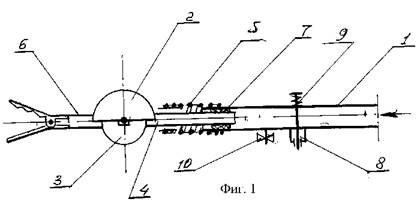

На фиг. 1 схематично изображено заявляемое устройство.

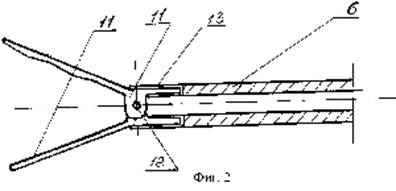

На фиг. 2 изображена вилка-захват.

Устройство содержит державку, имеющую форму полой штанги 1, вибратор, выполненный в виде лопастного насоса 2, на валу ротора которого закреплены дебалансы 3, и вилку-захват. Впускной 4 патрубок лопастного насоса 2 установлен в полой штанге 1 с возможностью продольного перемещения и связан с ней посредством пружины 5, а выпускной 6 патрубок соединен с вилкой-захватом. Для герметизации зазора между впускным 4 патрубком и полой штангой 1 внутри последней установлено сальниковое уплотнение 7. Полая штанга 1 имеет золотник 8 с пружиной 9 и предохронительный клапан 10. Вилка-захват содержит две губки 11, установленные посредством оси 12 в пазах 13 выпускного 6 патрубка (см. фиг 2).

Устройство для стряхивания плодов работает следующим образом.

Полую штангу 1 с помощью резино-тканевого рукава (не показано) подсоединяют к поливной магистрали. Удерживая устройство за полую штангу 1, подносят его вилкой-захватом к ветке с плодами. Нажимая пальцем руки, в которой находится устройство, на головку золотника 8 и преодолевая усилие пружины 9, открывают магистраль. Жидкость из поливной магистрали под давлением по полой штанге 1 через впускной 4 патрубок поступает в лопастной насос 2, раскручивая вал ротора и закрепленные на нем дебалансы 3. При вращении дебалансы 3 передают колебания лопастному насосу 2, которые через впускной 4 и выпускной 6 патрубки воспринимаются пружиной 5 и вилкой-захватом соответственно. Выходящая через пазы 13 выпускного 6 патрубка жидкость в месте слива воздействует на внутреннюю поверхность губок 11 вилки-захвата и сжимает их на ветке. При работе устройства идет постоянный слив воды из выпускного патрубка и щедящий зажим ветви. С повышением давления в магистрале жидкость сливается через предохранительный клапан 10.

По сравнению с известными техническими решениями заявляемое устройство для съема плодов имеет простую конструкцию, надежно в работе и не требует дополнительных источников энергии для его привода при сборе ягод облепихи, например, на садовых участках садоводов-любителей.
