Результат выполнения конструкторской разработки.

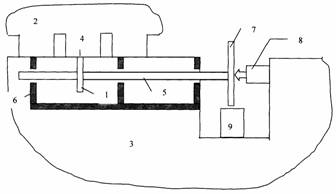

Устройство для измерения проскальзывания протектора шины относительно опорной поверхности содержит (см. рисунок)

подвижный измерительный элемент, выполненный в виде диска 1 с цилиндрической боковой поверхностью, имеющей возможность контакта с наружной поверхностью протектора 2 шины испытуемого колеса. Для обеспечения контакта диска 1 с наружной поверхностью протектора 2 в опорной плите 3 выполнена щель 4. Диск 1 установлен на оси 5, имеющей возможность углового и осевого перемещений в подшипниках своей опоры 6. Опора 6 жестко связана с опорной плитой 3.

На оси 5 закреплен и диск 7, контактирующий своим торцом с подвижной частью датчика 8 поперечного проскальзывания, определяющим осевое перемещение диска 1, а своей боковой поверхностью - с датчиком 9 продольного проскальзывания, определяющим угловое перемещение диска 1.

Устройство для измерения проскальзывания протектора шины относительно опорной поверхности работает следующим образом. При наличии продольного и поперечного проскальзываний при взаимодействии части наружной поверхности протектора 2 с цилиндрической боковой поверхностью диска 1 осуществляется угловое и осевое перемещения диска 1, диска 7 и оси 5 в подшипниках опоры 6. Величины продольного и поперечного проскальзываний определяются показаниями датчиков 8 и 9, вырабатывающих сигналы, пропорциональные перемещениям диска 1.

Таким образом, использование предлагаемого устройства позволяет расширить диапазон измерений путем обеспечения одновременного определения значительных величин продольного и поперечного проскальзываний протектора шины относительно опорной поверхности.
