Результат выполнения конструкторской и технологической разработки.

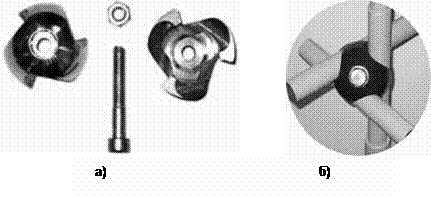

Устройство для разъемного соединения длинномерных элементов - шаровый зажим «Мастер» (рис. 1) относится к средствам для закрепления и соединения конструктивных элементов, а именно стержней или труб посредством разъемных зажимов с помощью крепежных элементов и может использоваться в машиностроении, мебельной промышленности, строительстве и других отраслях.

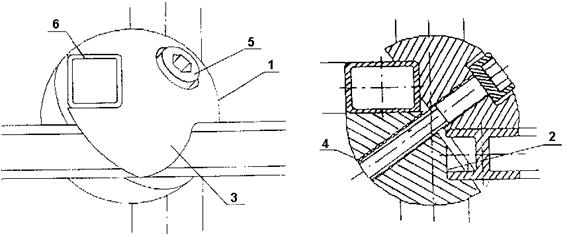

Устройство для разъемного соединения длинномерных элементов (рис. 2) содержит разъемный по центральной плоскости корпус 1, в котором выполнены три сквозных паза 2, их наружные края образуют на наружной поверхности корпуса щечки 3 для частичного охвата соединяемых элементов, и сквозное отверстие 4 под крепежный элемент 5 (с резьбой или без нее в зависимости от вида крепежного элемента). Продольная ось отверстия расположена в середине центральной плоскости, перпендикулярной плоскости разъема, а угол между этой осью и продольными осями каждого из пазов 2 под соединяемые элементы составляет 20-60°.

Рис. 2. Схема устройства для разъемного соединения длинномерных элементов (шарового зажима «Мастер»)

Корпус может иметь различную форму и быть изготовлен из металла или пластика литьем, штамповкой или обработкой резанием, а сквозные пазы могут иметь одинаковый или различный внутренний профиль в одном корпусе в зависимости от наружного профиля соединяемых элементов.

Выполнение сквозных пазов с внутренним профилем, идентичным наружному профилю соединяемых длинномерных элементов, позволяет соединять элементы любого сечения, расширяя функциональные возможности устройства. Допустимая нагрузка на шаровый зажим представлена в таблице.

Таблица

Допустимая нагрузка на шаровый зажим «Мастер»

Устройство для разъемного соединения длинномерных элементов используется следующим образом. Оператор собирает сферический корпус из двух половинок и с помощью ключа или отвертки соединяет их посредством крепежного элемента 5, например, болта с потайной головкой, вставленного в сквозное отверстие 4, слегка закручивая болт. Затем он вставляет в сквозные пазы длинномерные элементы 6, например, прямоугольного, цилиндрического и таврового профиля, и с помощью ключа или отвертки туго затягивает болт 5. Щечки при этом туго охватывают соединяемые элементы.

В сравнении с прототипом шаровый зажим «Мастер» имеет более широкие функциональные возможности, позволяя соединять длинномерные элементы с любым профилем сечения.
